Presa y aljibe de Sidi Bu Othman

Población: Sidi Bu Othman

Provincia: Marrakech

País: Marruecos

Coordenadas geográficas: 31.907684 / -7.932500

Tipología: arquitectura civil

Nº inventario: 761

IMÁGENES

Bibliografía:

Charles Allain, "Les cisternes & les margelles de Sidi-Bou-Othman", Hespéris: Archives berbéres et Bulletin de l'Institut des hautes études marocaines, 1951: 423-435.

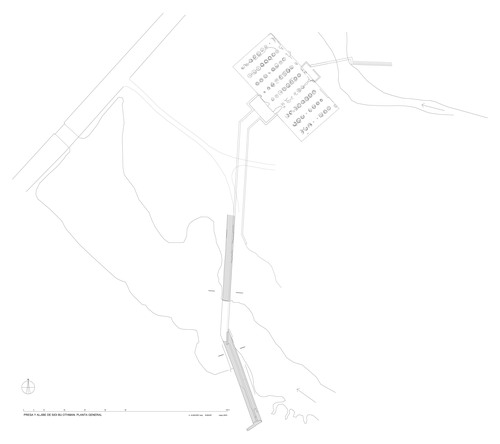

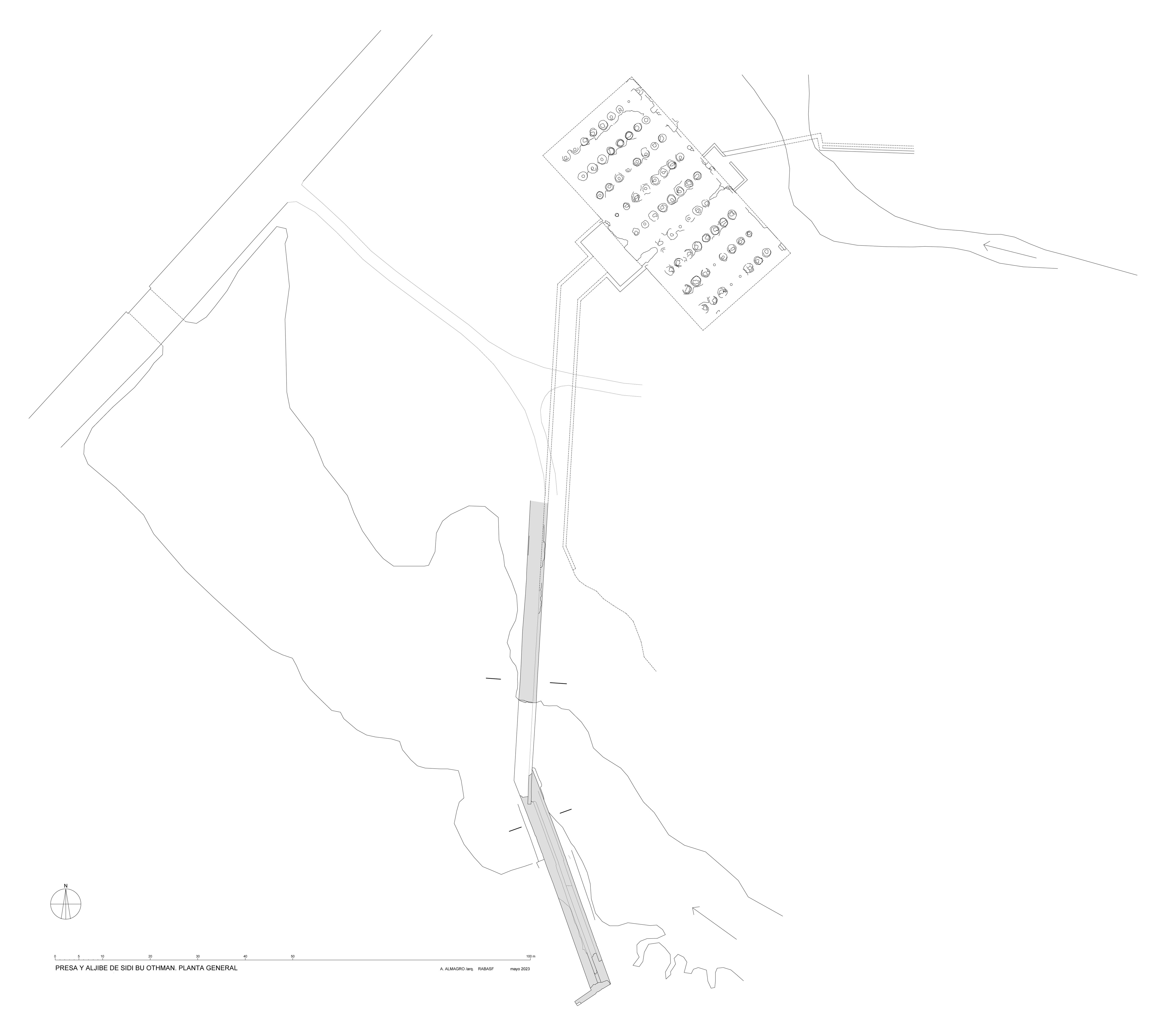

Planta general de la presa y el aljibe de Sidi Bu Othman
**Nº inv.:** 761_01 | **Escala:** 1/400 | **Tamaño:** A1 | **Autor:** A. Almagro
Descargar Planimetría vectorial [PDF - 89 KB]

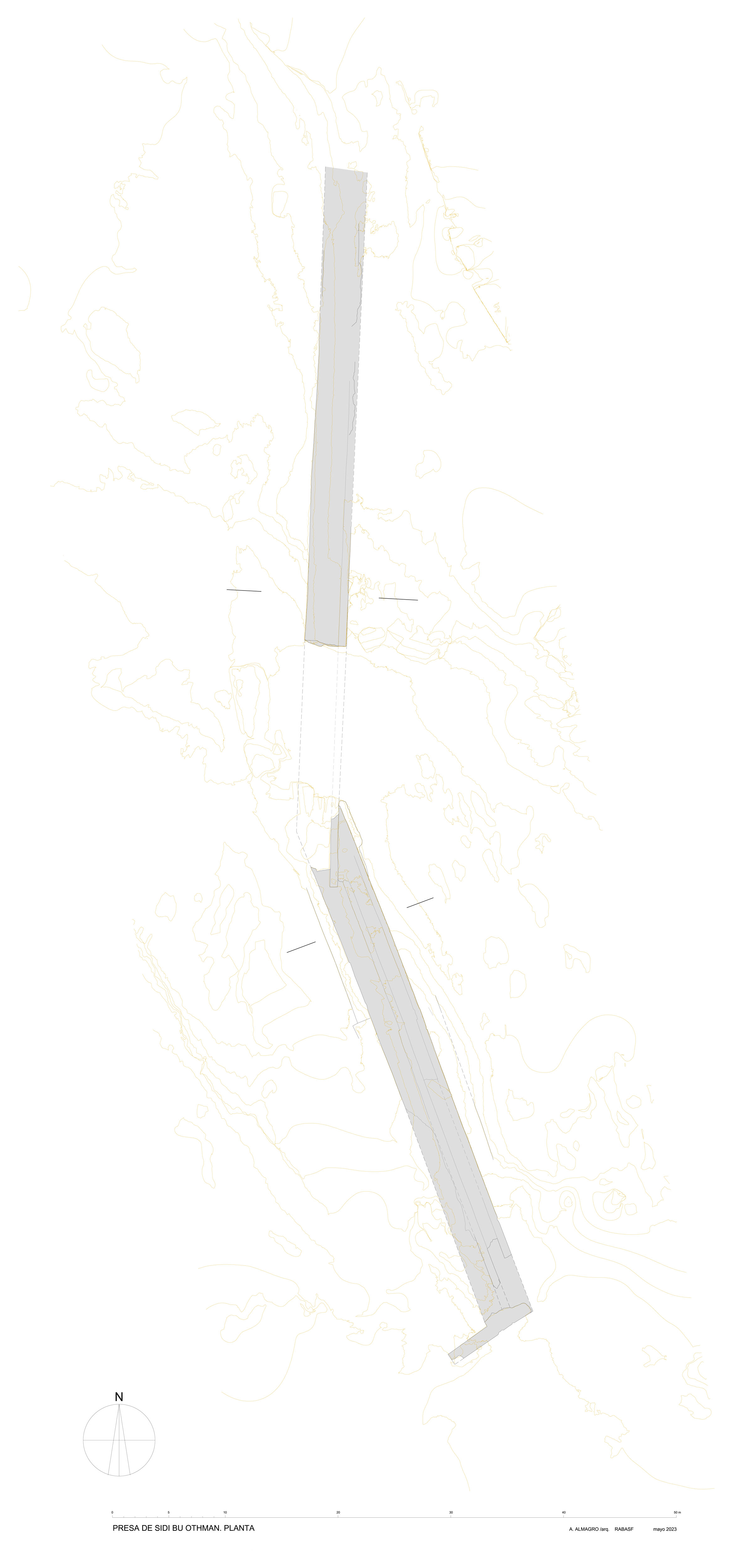

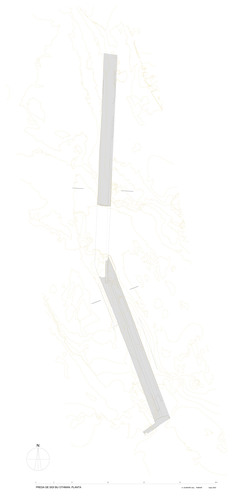

Planta de la presa de Sidi Bu Othman
**Nº inv.:** 761_02 | **Escala:** 1/100 | **Tamaño:** 2 x A0 | **Autor:** A. Almagro
Descargar Planimetría vectorial [PDF - 346 KB]

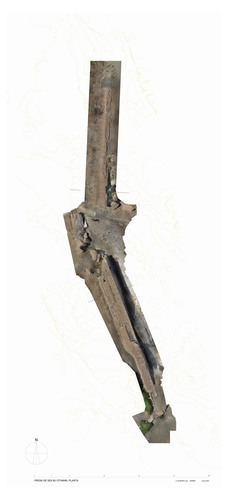

Planta de la presa de Sidi Bu Othman con ortoimagen
**Nº inv.:** 761_03 | **Escala:** 1/100 | **Tamaño:** 2 x A0 | **Autor:** A. Almagro
Descargar Planimetría vectorial [PDF - 2.7 MB]

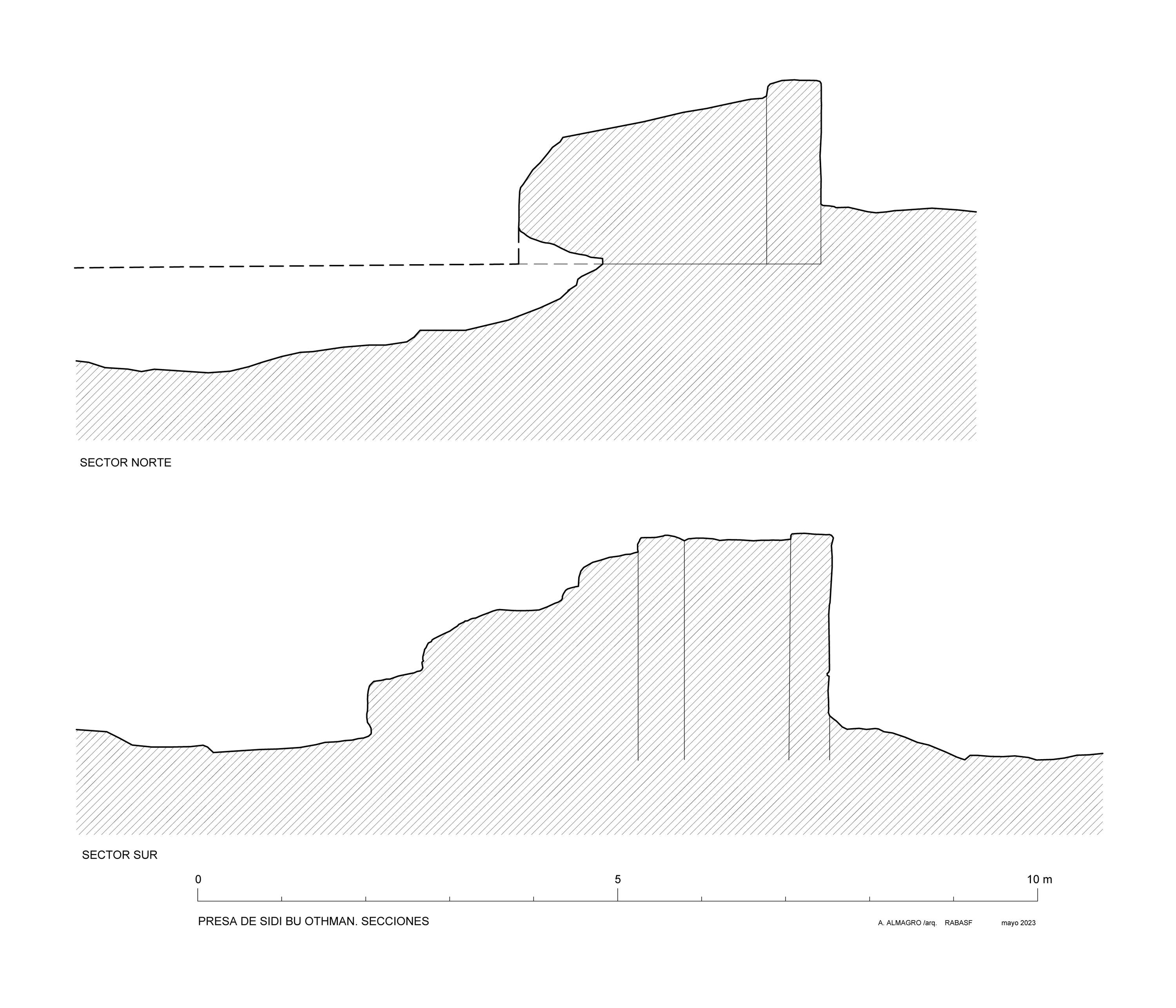

Secciones de la presa de Sidi Bu Othman
**Nº inv.:** 761_04 | **Escala:** 1/50 | **Tamaño:** A4 | **Autor:** A. Almagro
Descargar Planimetría vectorial [PDF - 8 KB]

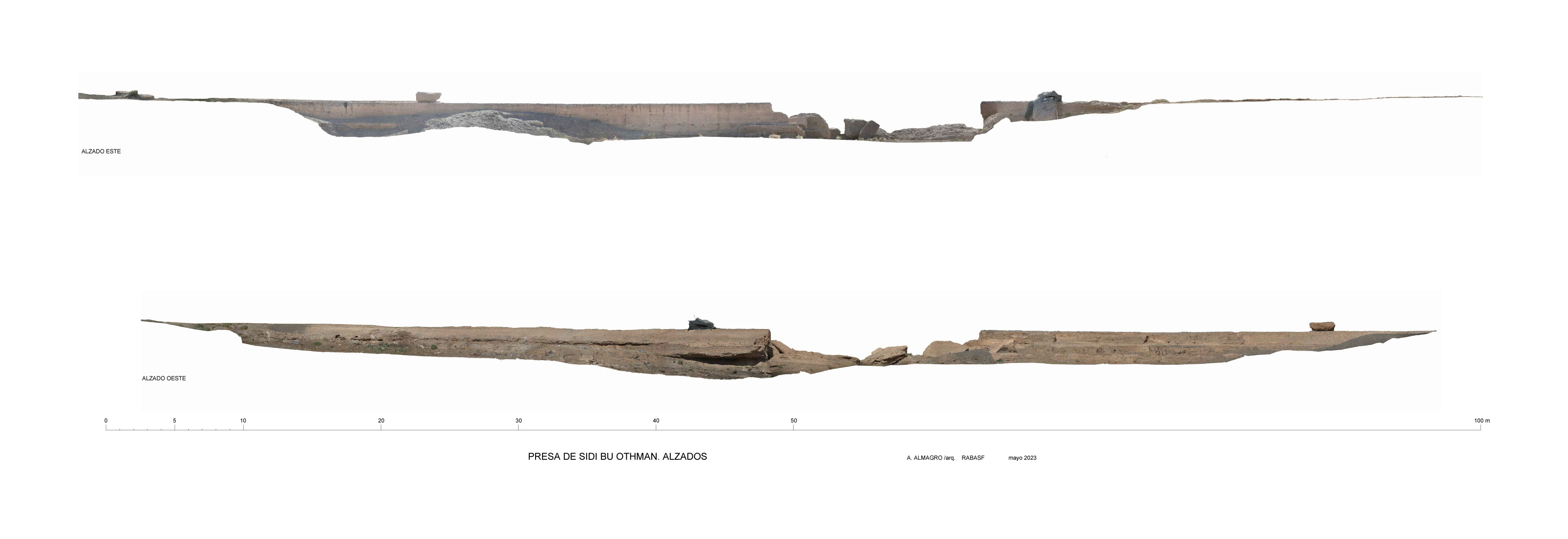

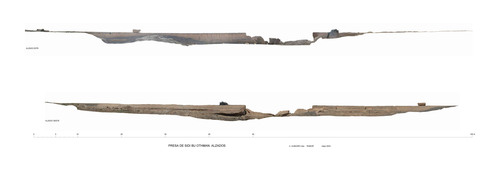

Alzados de la presa de Sidi Bu Othman
**Nº inv.:** 761_05 | **Escala:** 1/100 | **Tamaño:** A0 | **Autor:** A. Almagro
Descargar Planimetría vectorial [PDF - 715 KB]

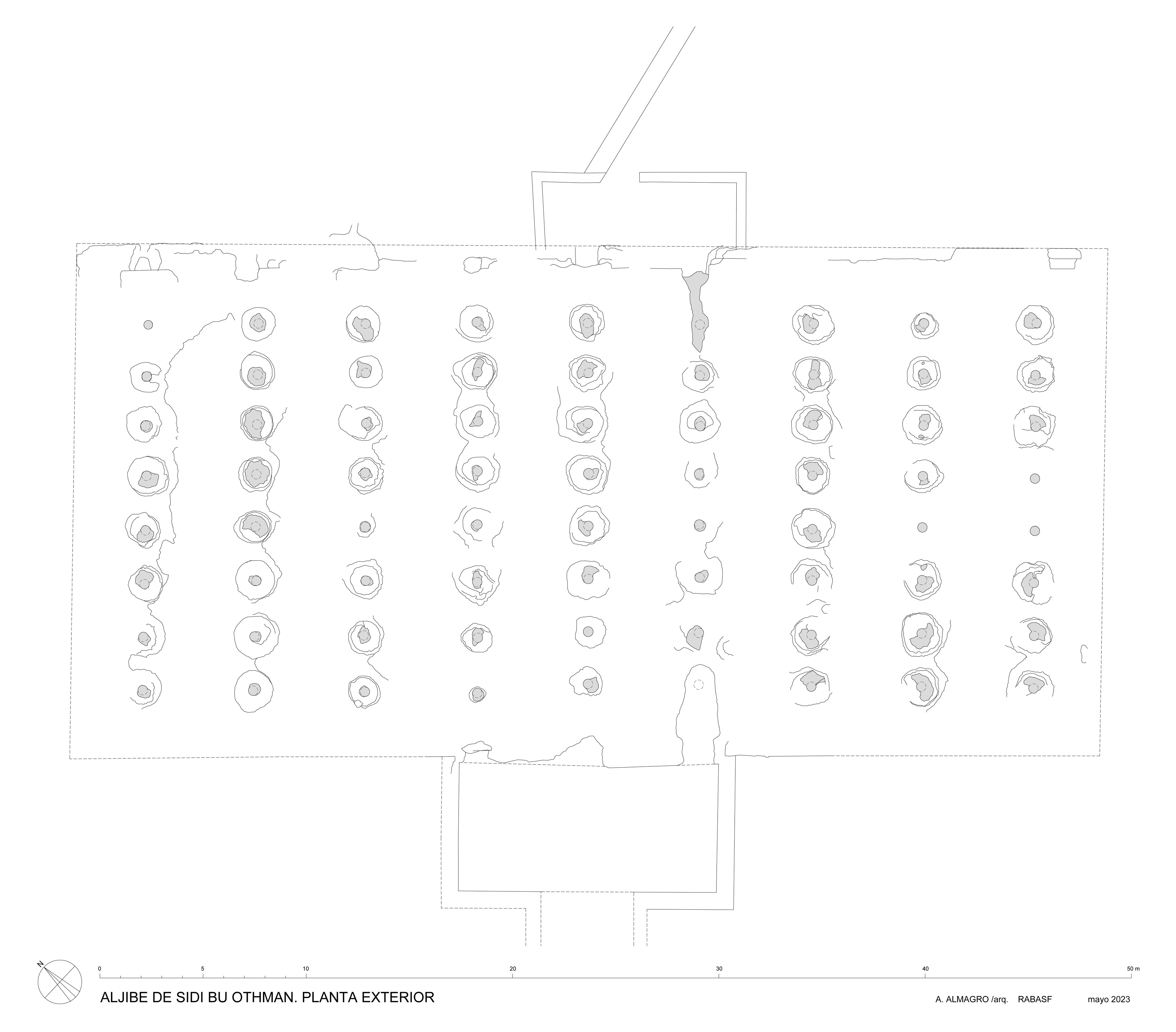

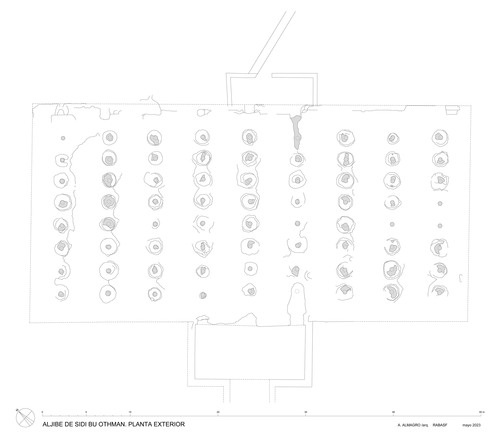

Planta exterior del aljibe de Sidi Bu Othman
**Nº inv.:** 761_06 | **Escala:** 1/100 | **Tamaño:** A1 | **Autor:** A. Almagro
Descargar Planimetría vectorial [PDF - 199 KB]

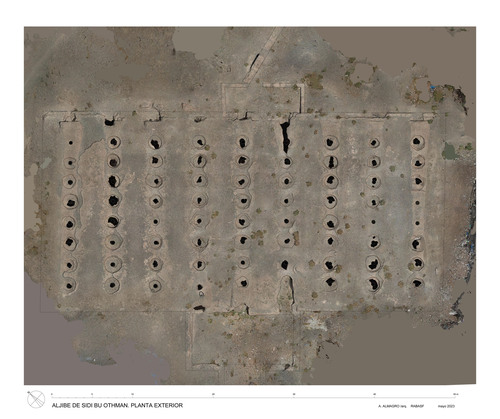

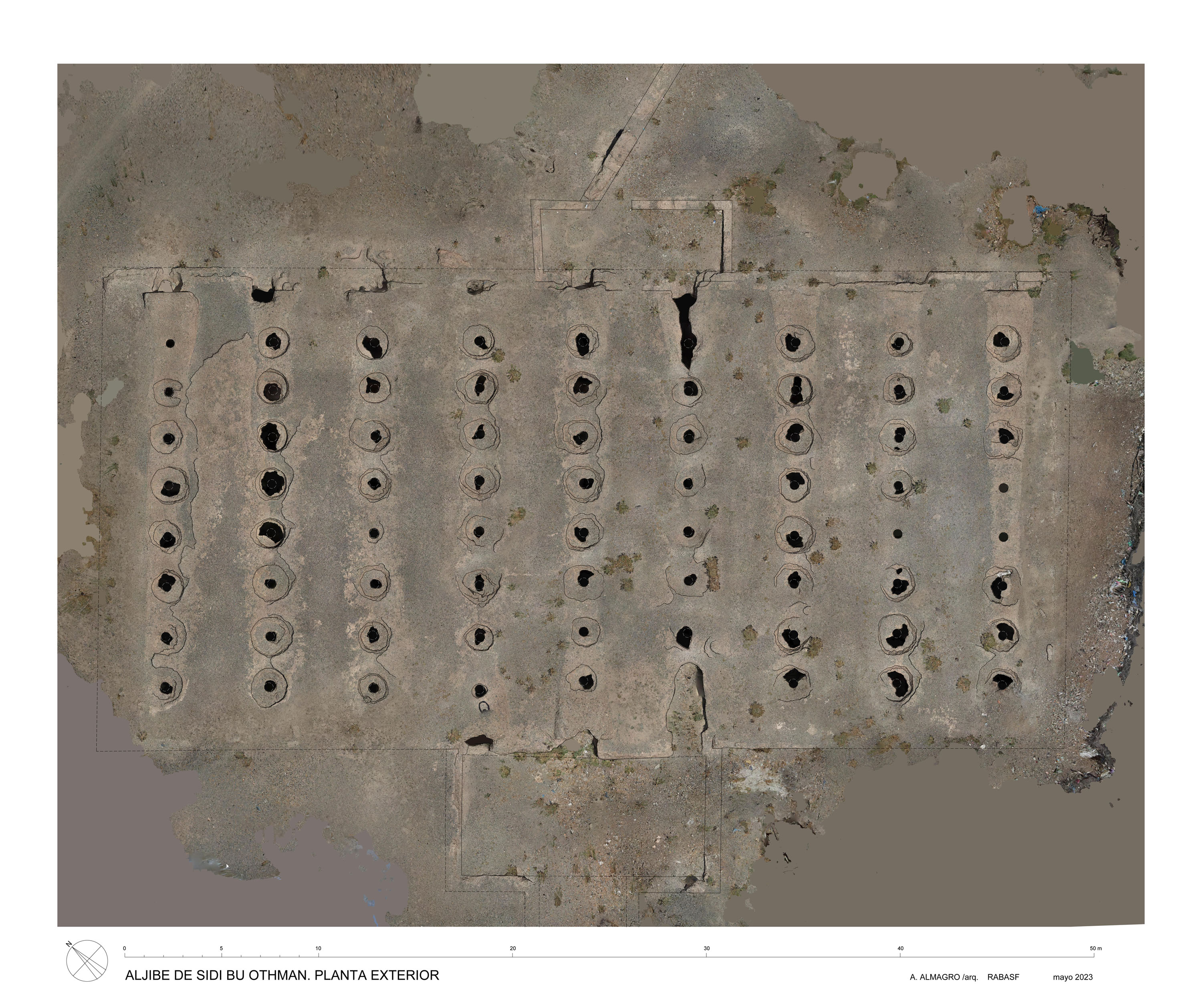

Planta exterior del aljibe de Sidi Bu Othman con ortoimagen
**Nº inv.:** 761_07 | **Escala:** 1/100 | **Tamaño:** A1 | **Autor:** A. Almagro
Descargar Planimetría vectorial [PDF - 7.9 MB]

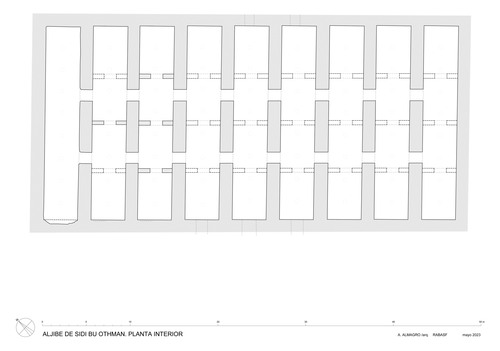

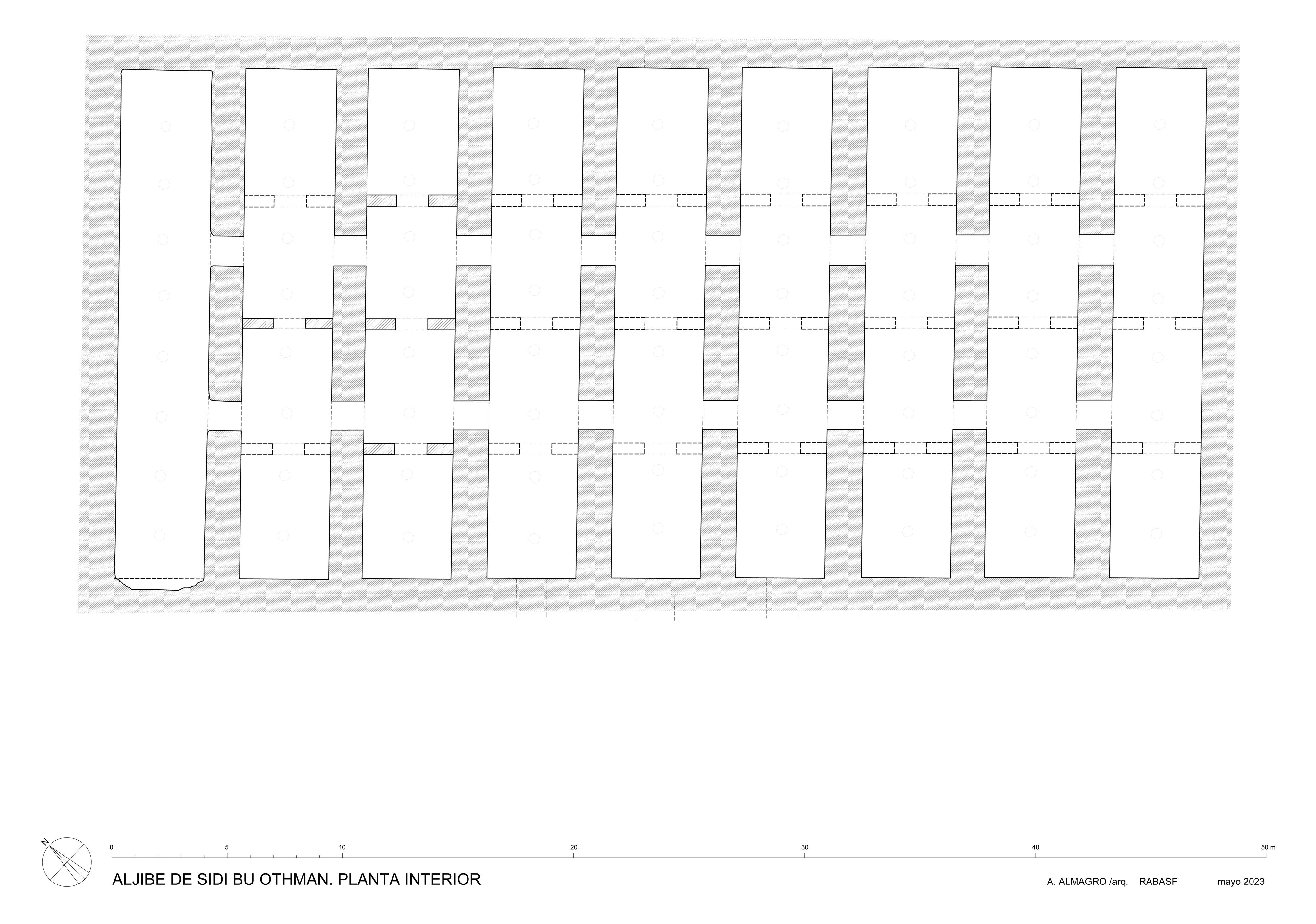

Planta interior del aljibe de Sidi Bu Othman
**Nº inv.:** 761_08 | **Escala:** 1/100 | **Tamaño:** A1 | **Autor:** A. Almagro
Descargar Planimetría vectorial [PDF - 48 KB]

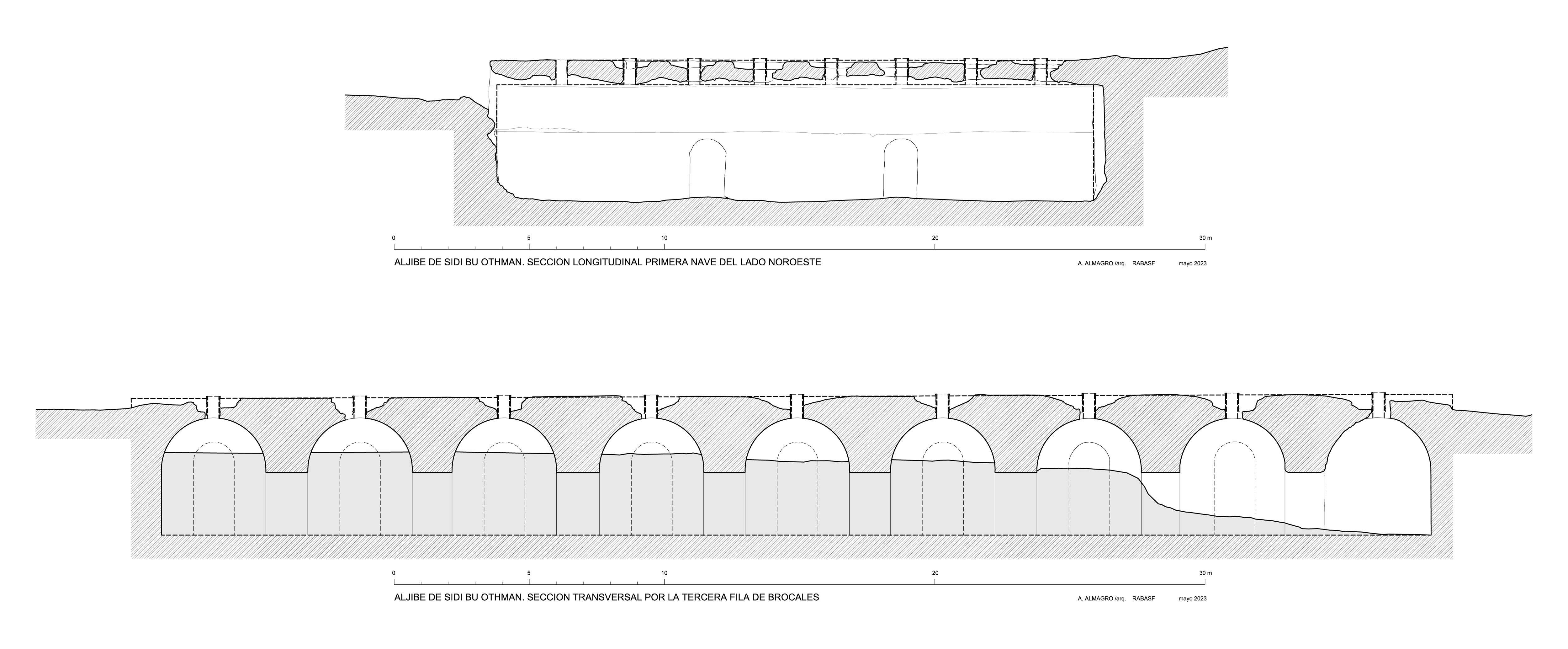

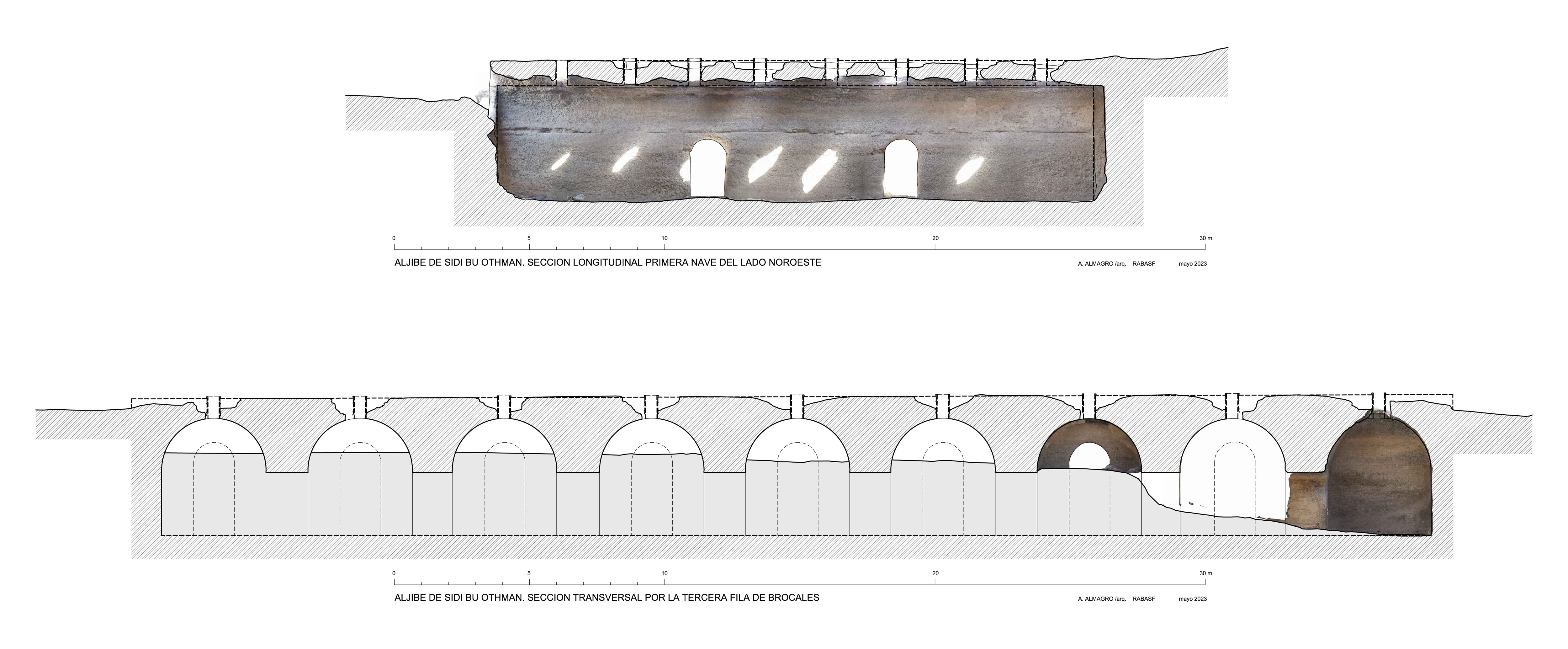

Secciones del aljibe de Sidi Bu Othman
**Nº inv.:** 761_09 | **Escala:** 1/100 | **Tamaño:** A1 | **Autor:** A. Almagro
Descargar Planimetría vectorial [PDF - 82 KB]

**Nº inv.:** 761_10 | **Escala:** | **Tamaño:** | **Autor:**
Descargar Planimetría vectorial [PDF - 311 KB]

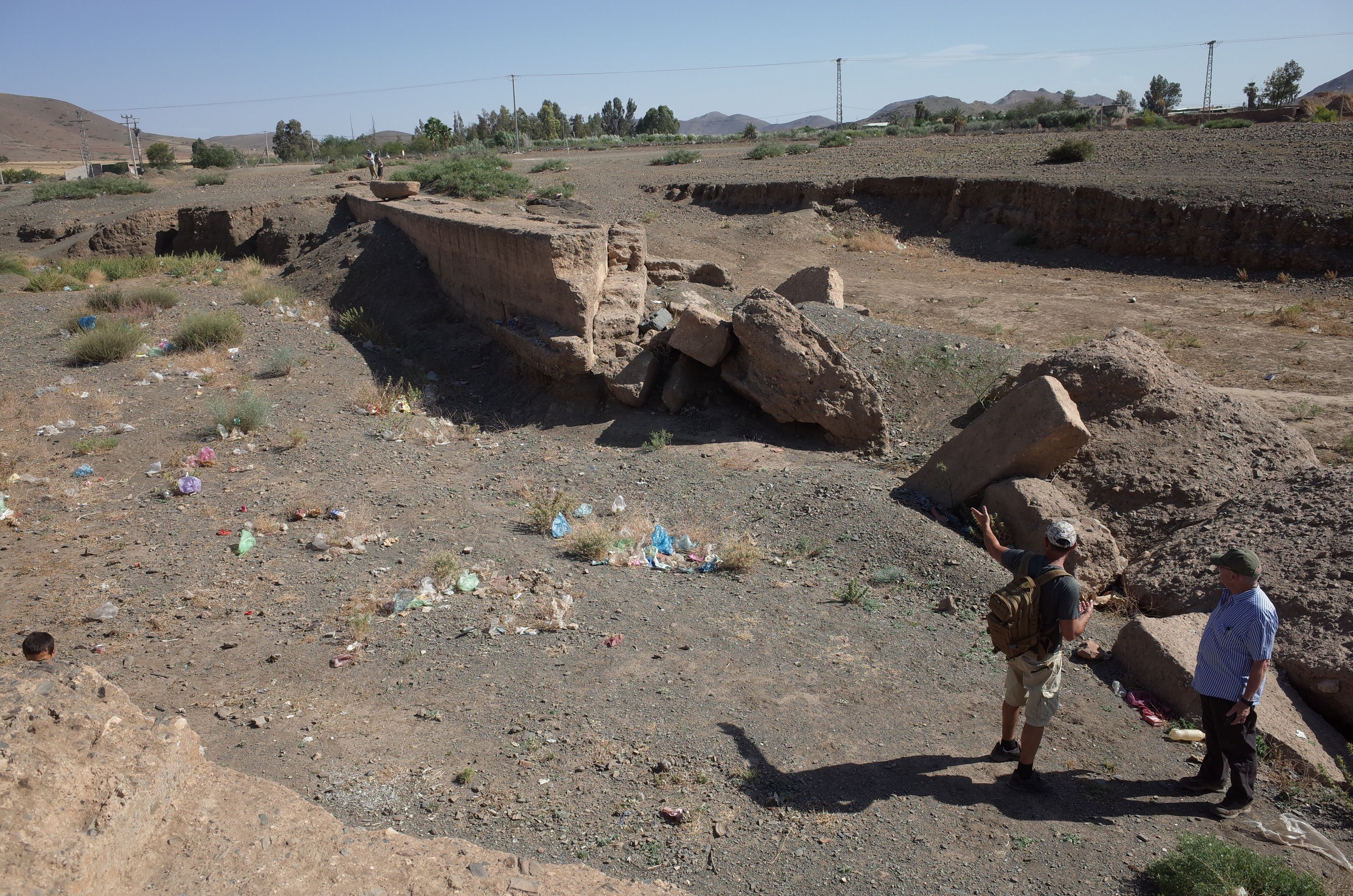

Vista del sector sur de la presa de Sidi Bu Othman
**Nº inv.:** 761_i01 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.6 MB]

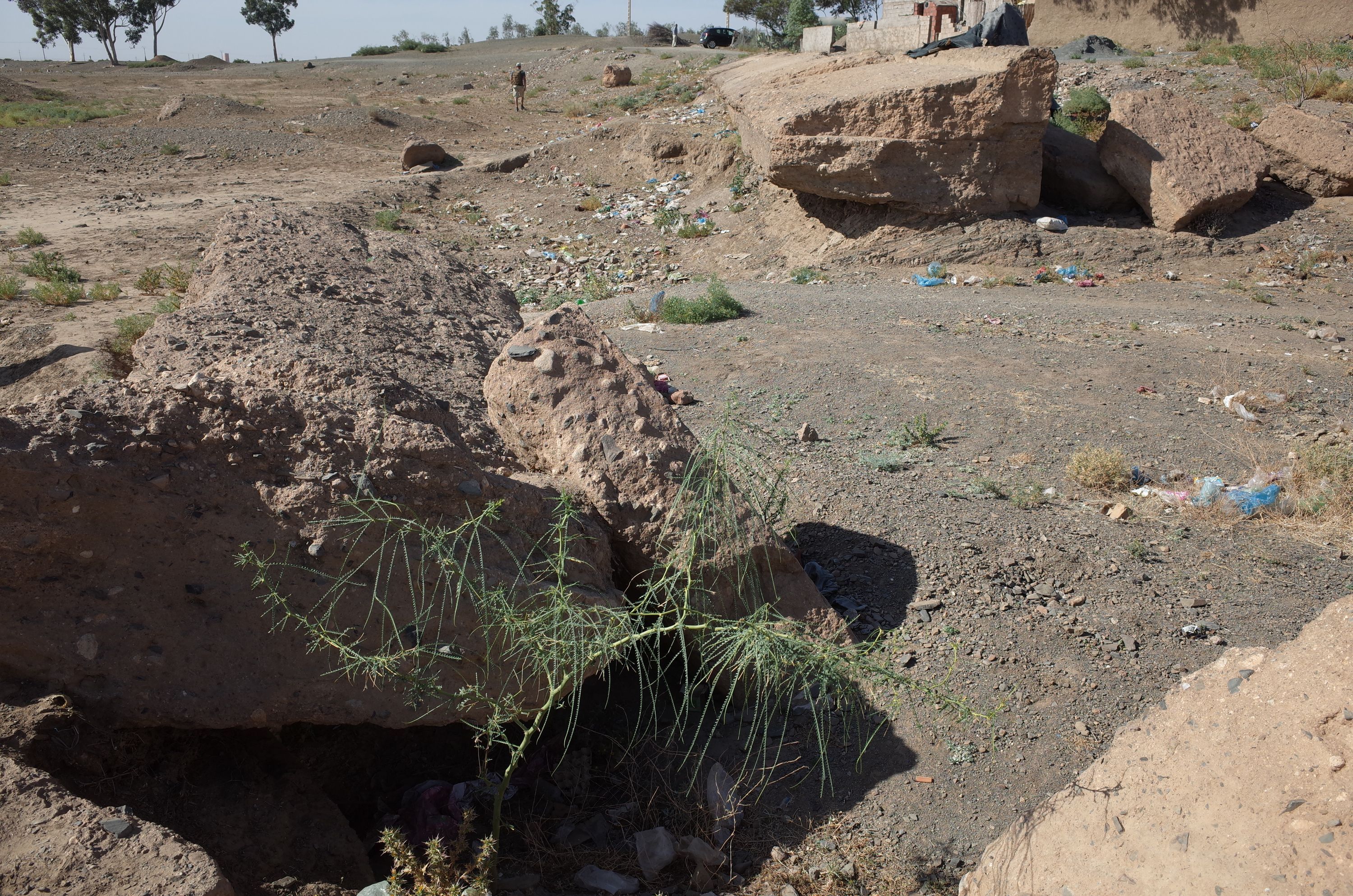

Vista del sector norte de la presa de Sidi Bu Othman
**Nº inv.:** 761_i02 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.6 MB]

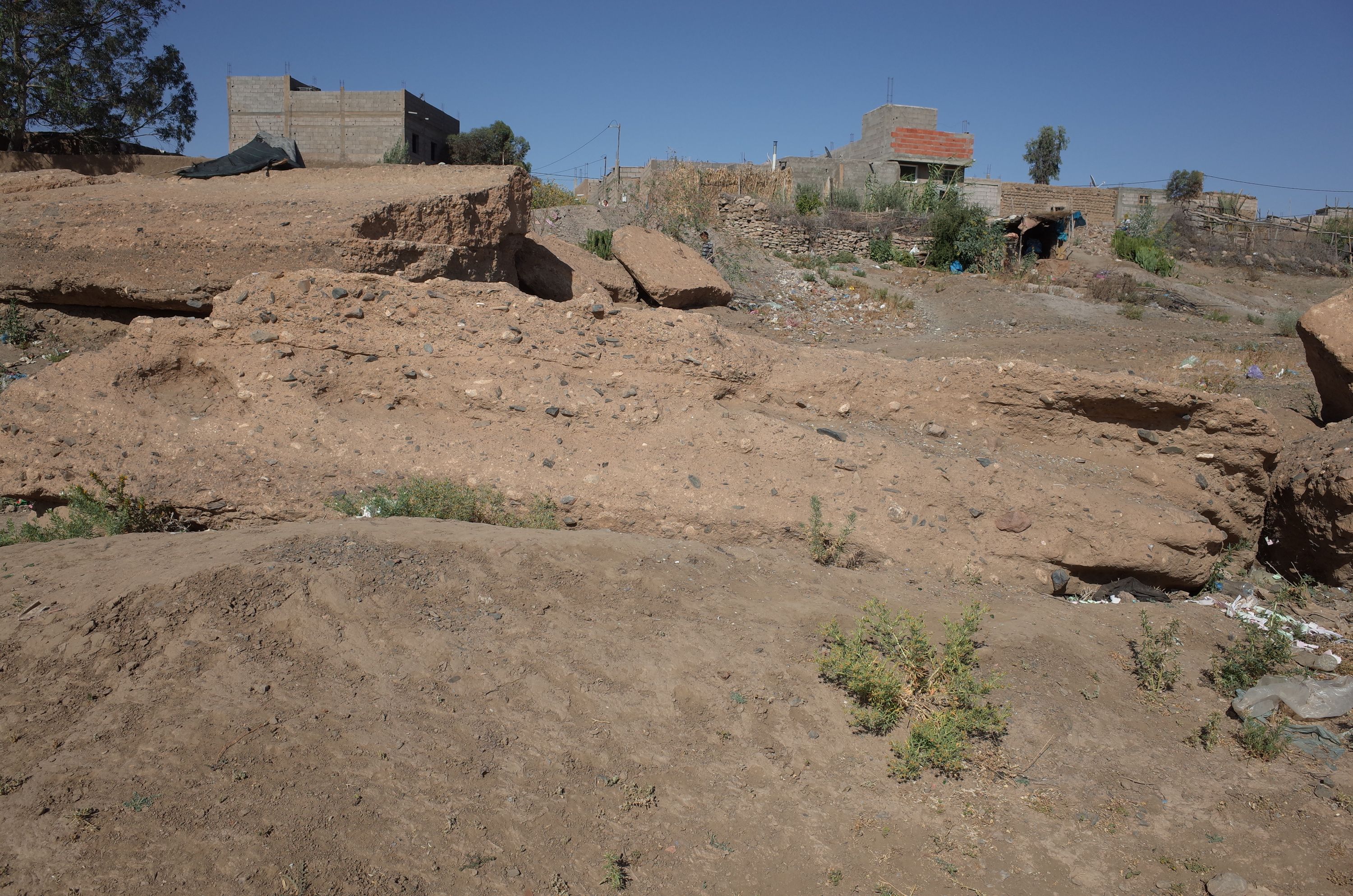

Restos de la zona central de la presa de Sidi Bu Othman rotos por la corriente del barranco
**Nº inv.:** 761_i03 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.3 MB]

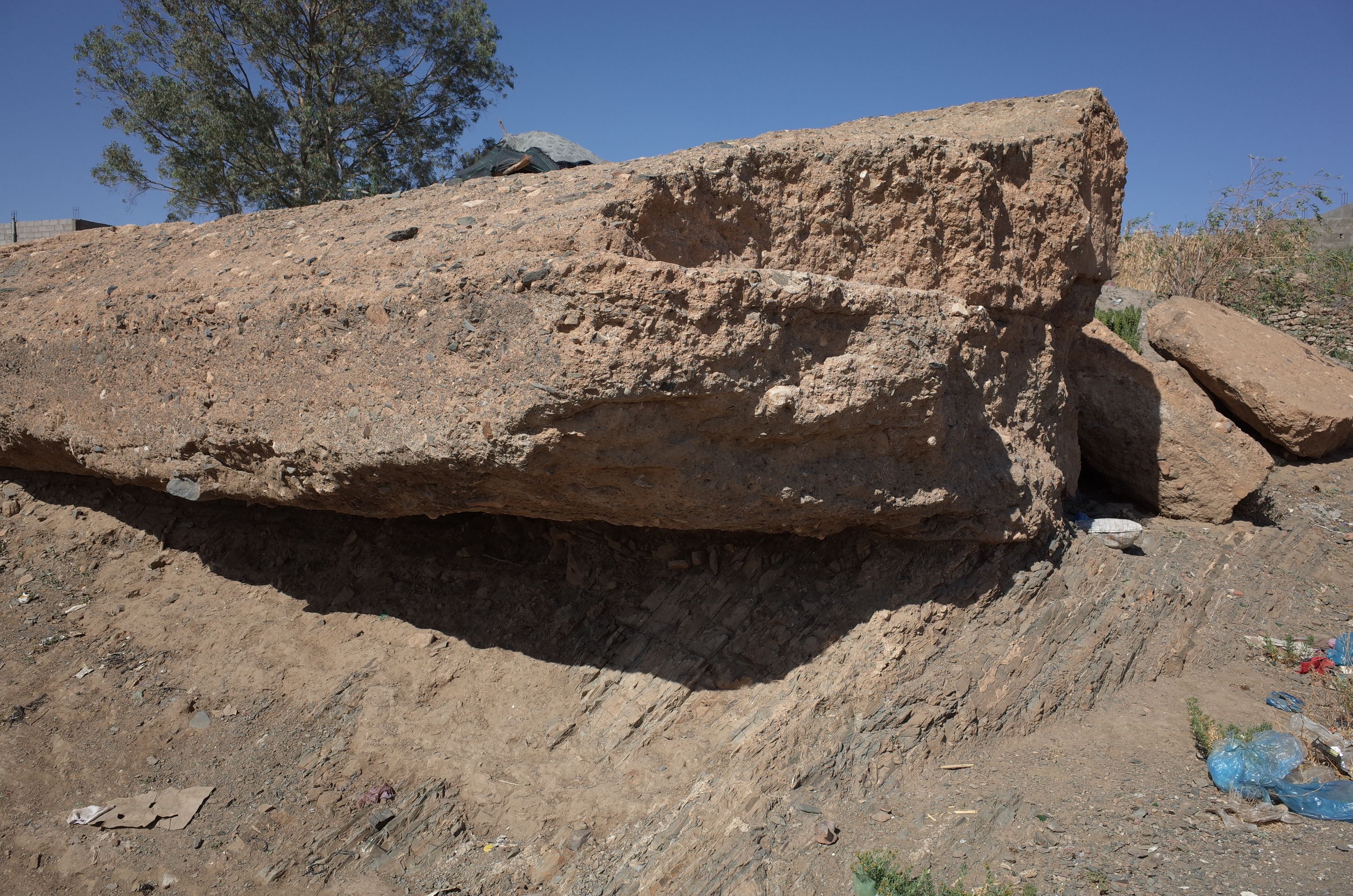

Extremo norte del sector sur de la presa de Sidi Bu Othman socavado por la corriente del barranco
**Nº inv.:** 761_i04 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.5 MB]

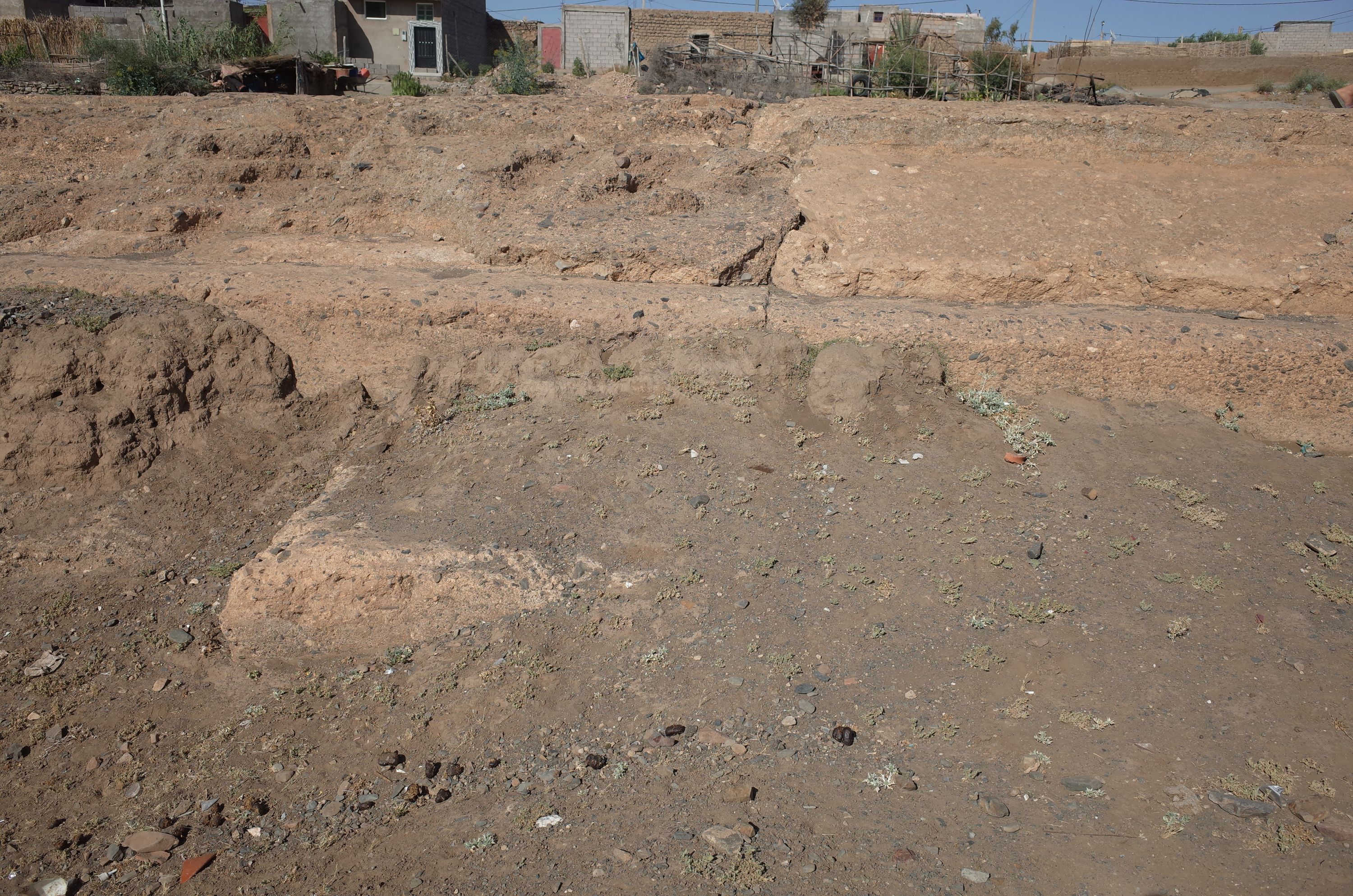

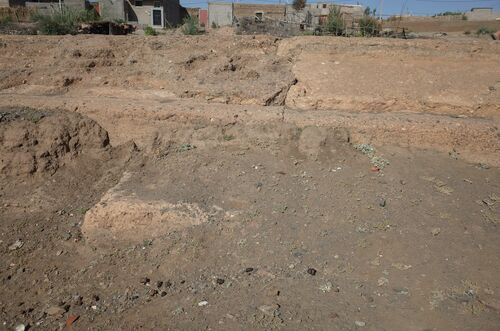

Detalle del frente oeste del sector meridional de la presa de Sidi Bu Othman con el talud para facilitar el paso del agua
**Nº inv.:** 761_i05 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.6 MB]

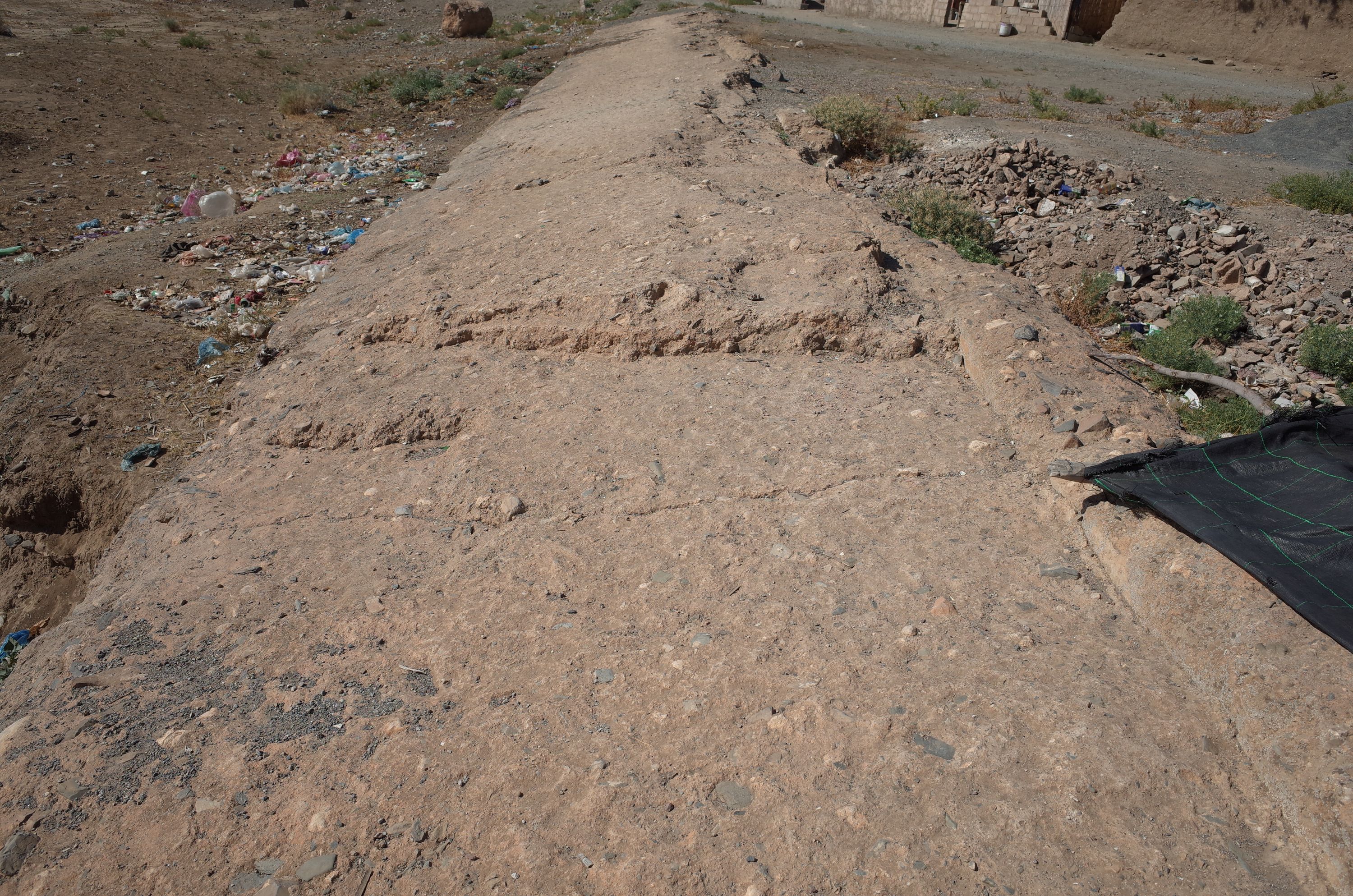

Talud para facilitar el paso del agua en el sector norte de la presa de Sidi Bu Othman
**Nº inv.:** 761_i06 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.6 MB]

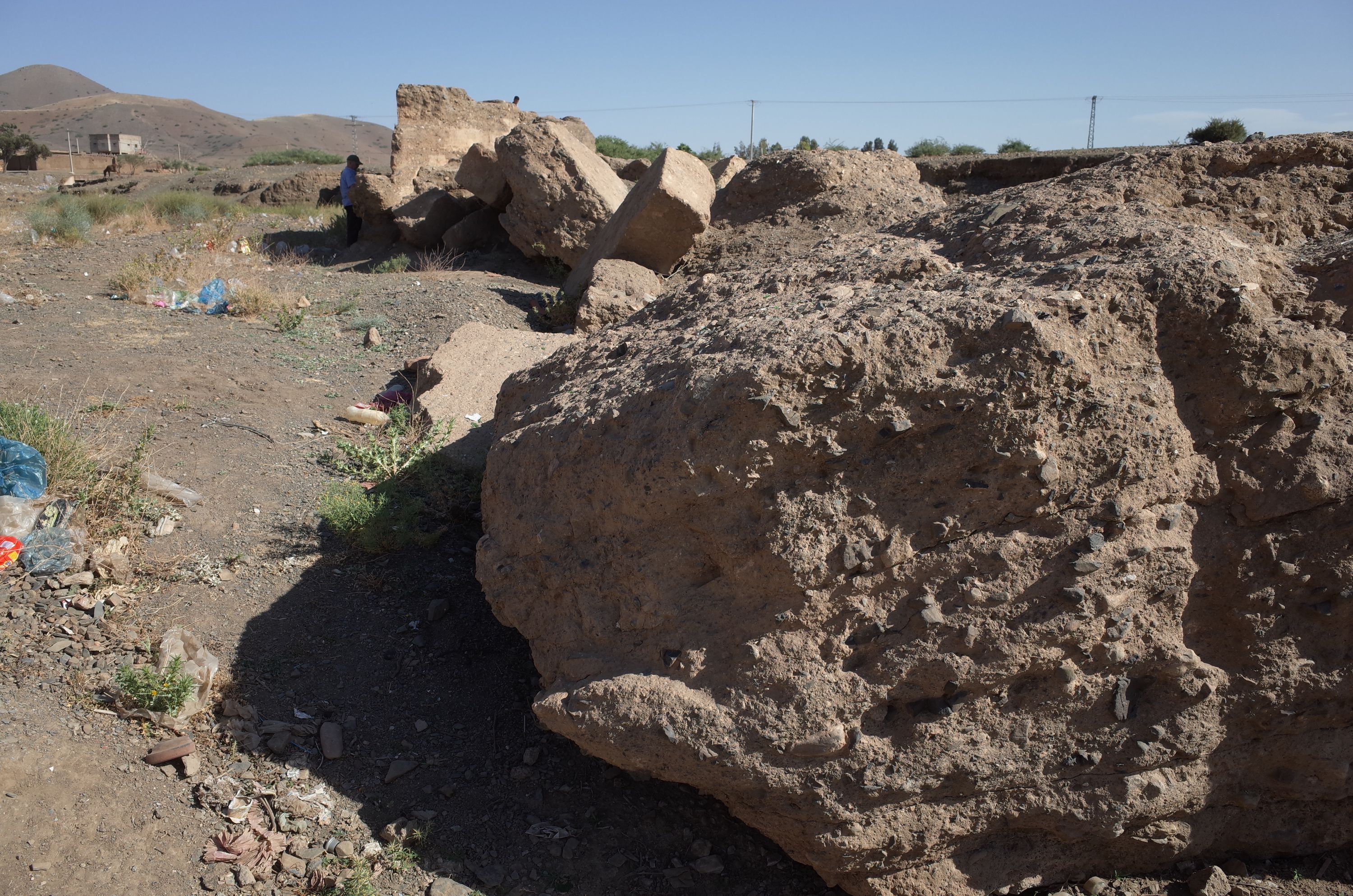

Bloques procedentes del sector central de la presa de Sidi Bu Othman y extremo del sector meridional de la misma
**Nº inv.:** 761_i07 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.3 MB]

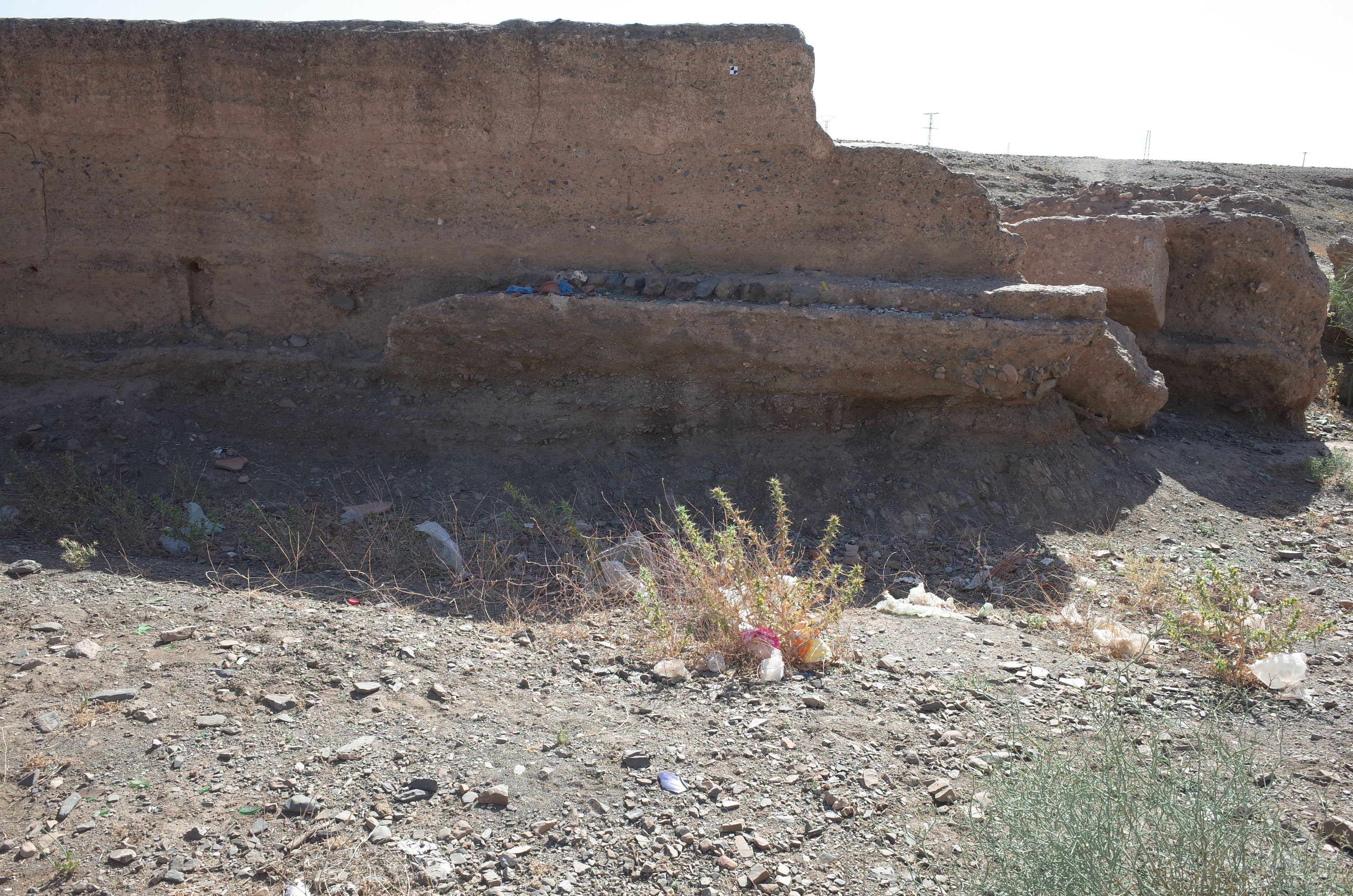

Frente este que mira aguas arriba del sector sur de la presa de Sidi Bu Othman
**Nº inv.:** 761_i08 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.5 MB]

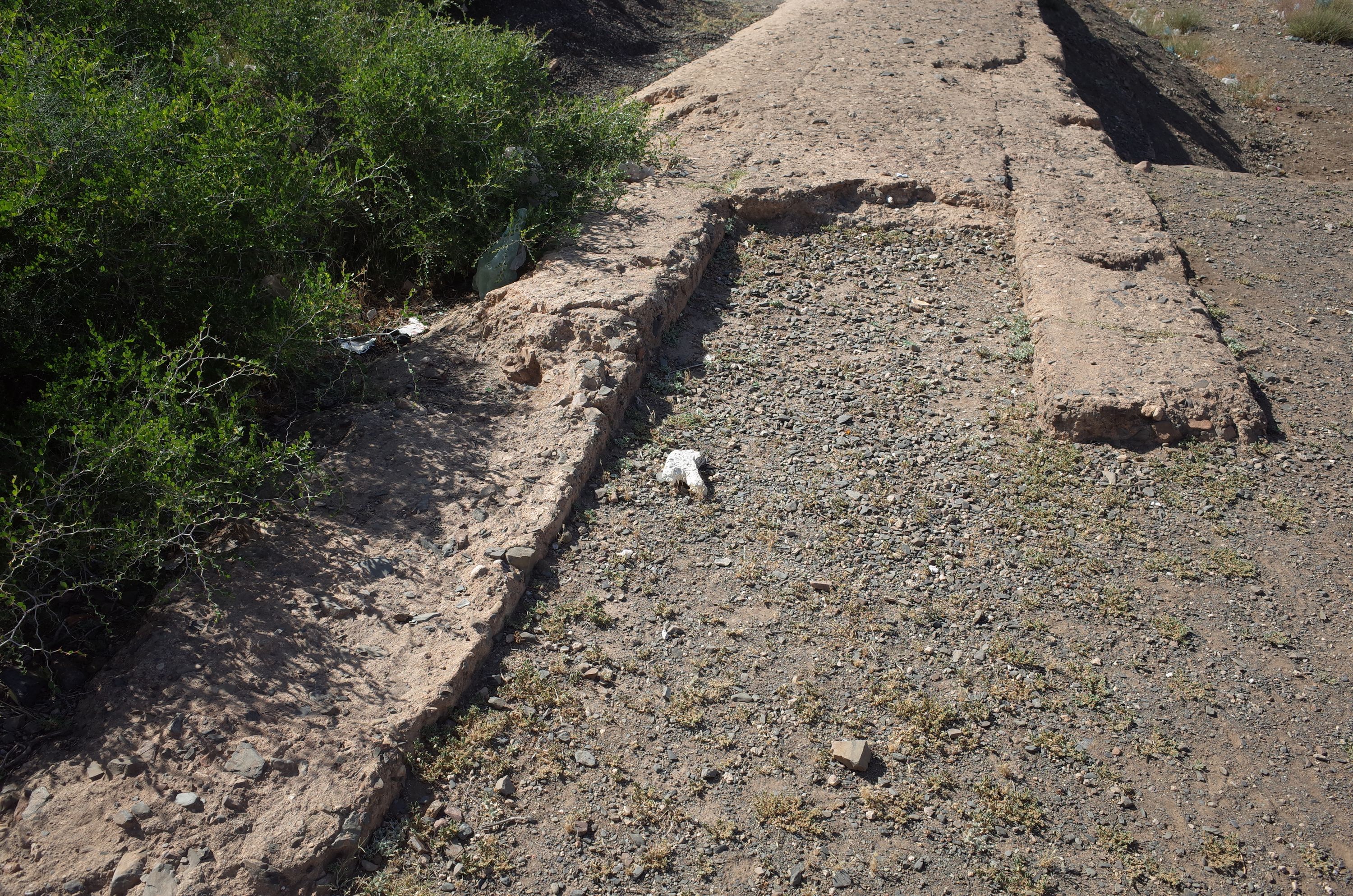

Extremo sur de la presa de Sidi Bu Othman mostrando la estructura de la misma
**Nº inv.:** 761_i09 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[2.0 MB]

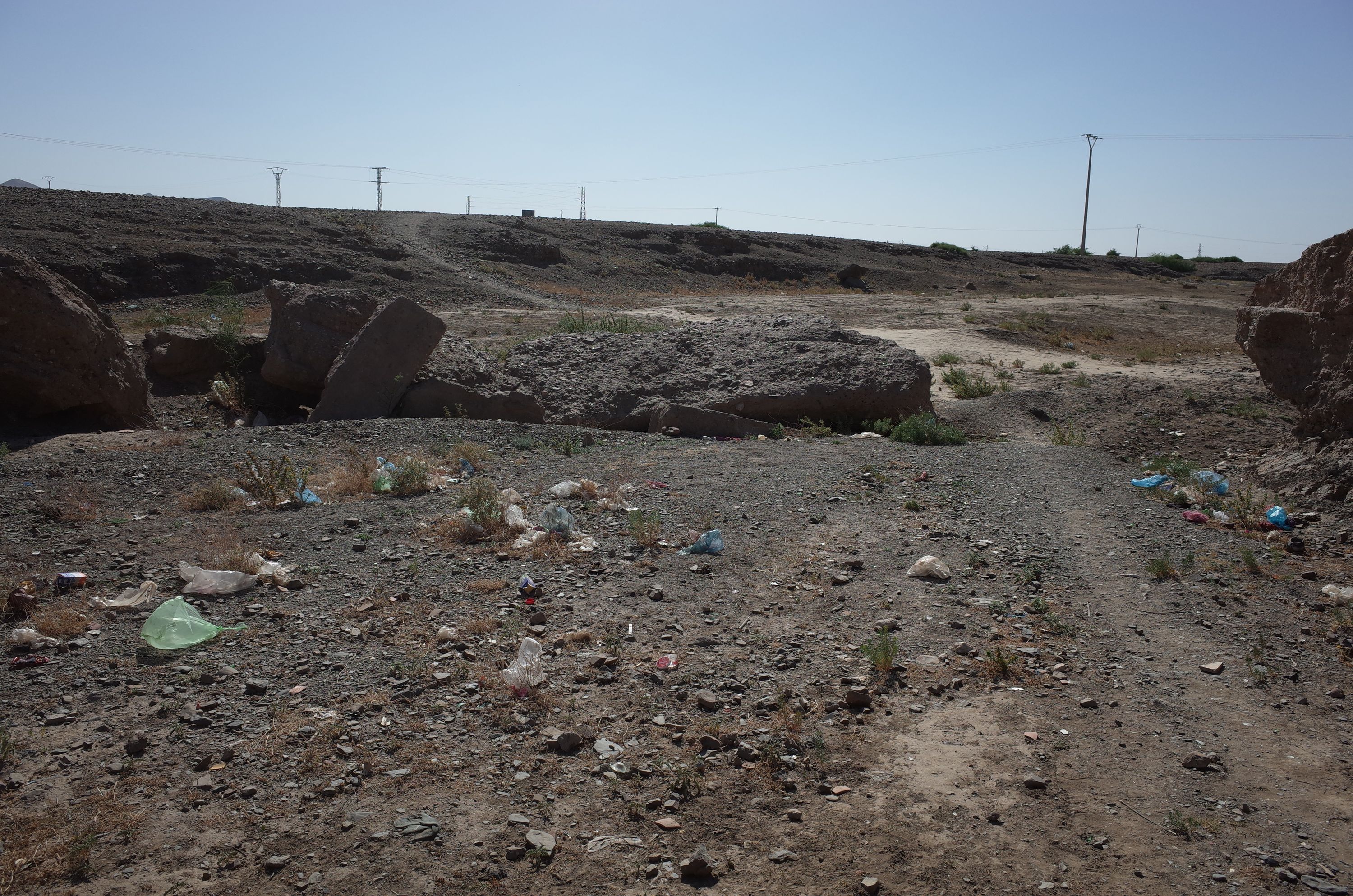

Vista desde aguas arriba dle sector central de la presa de Sidi Bu Othman roto por la corriente del barranco
**Nº inv.:** 761_i10 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.4 MB]

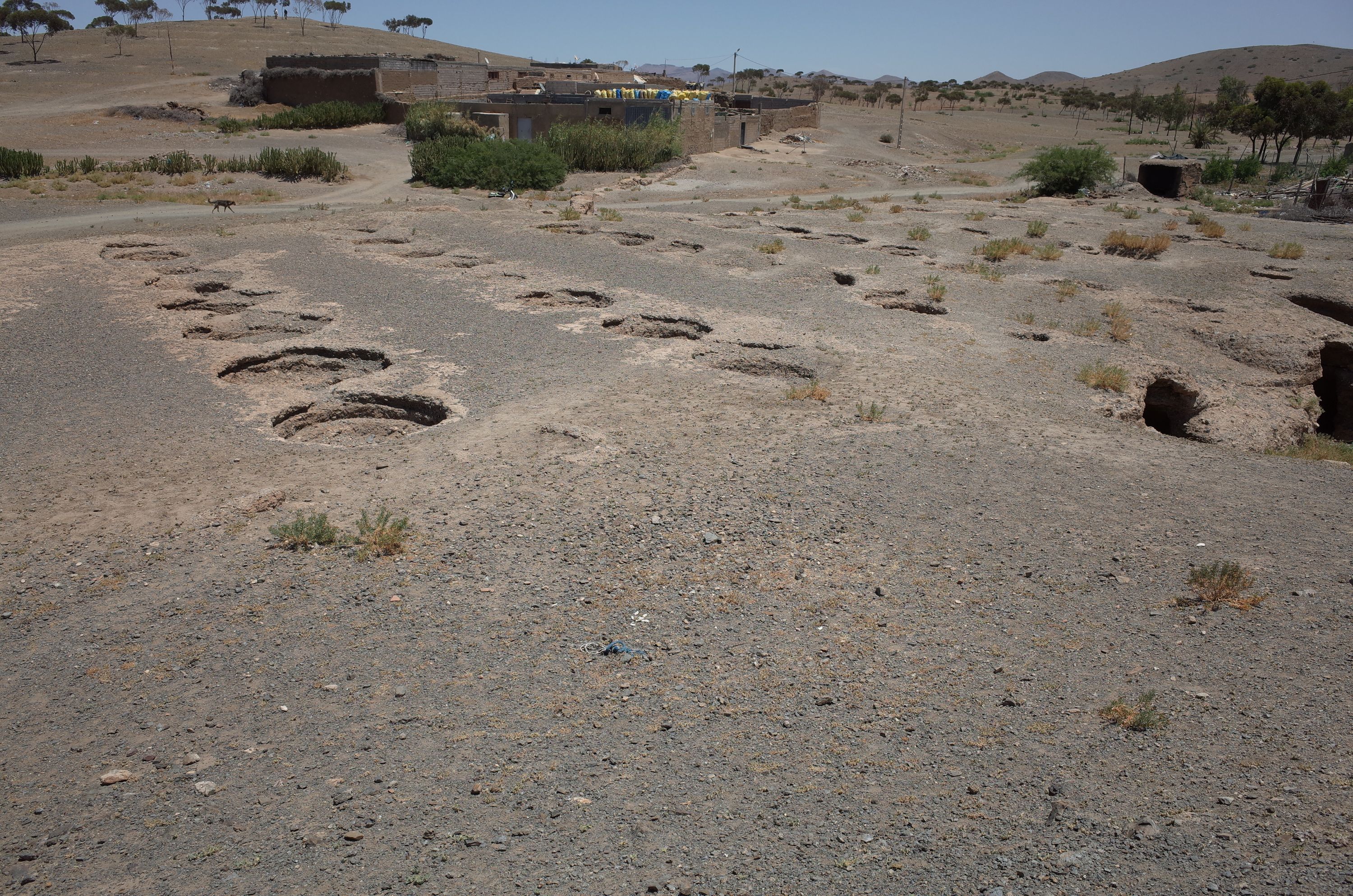

Vista del exterior del aljibe de Sidi Bu Othman desde el oeste
**Nº inv.:** 761_i11 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.7 MB]

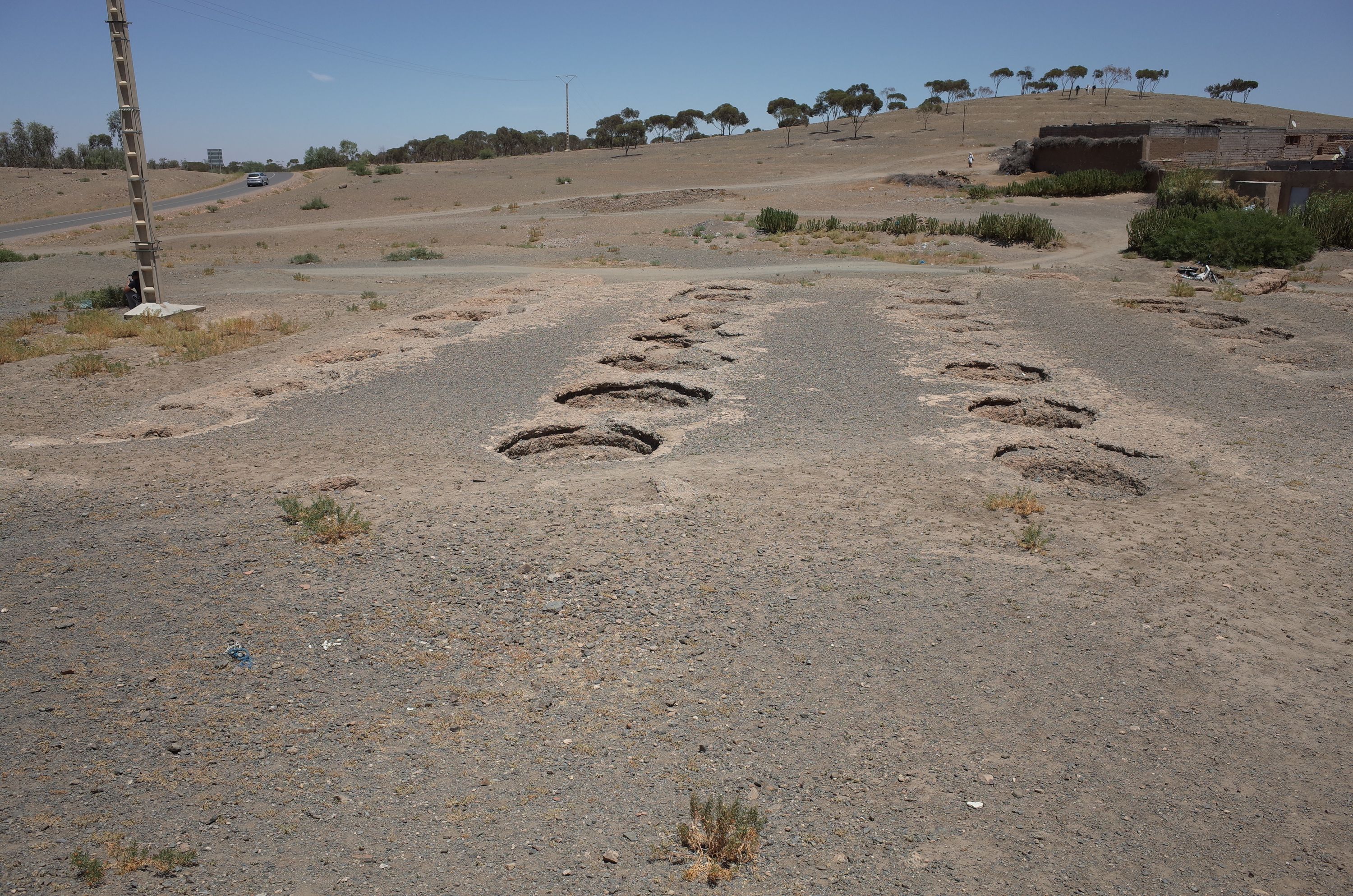

Vista del exterior de la zona correspondiente a las tres primeras naves del lado noroeste del aljibe de Sidi Bu Othman
**Nº inv.:** 761_i12 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.6 MB]

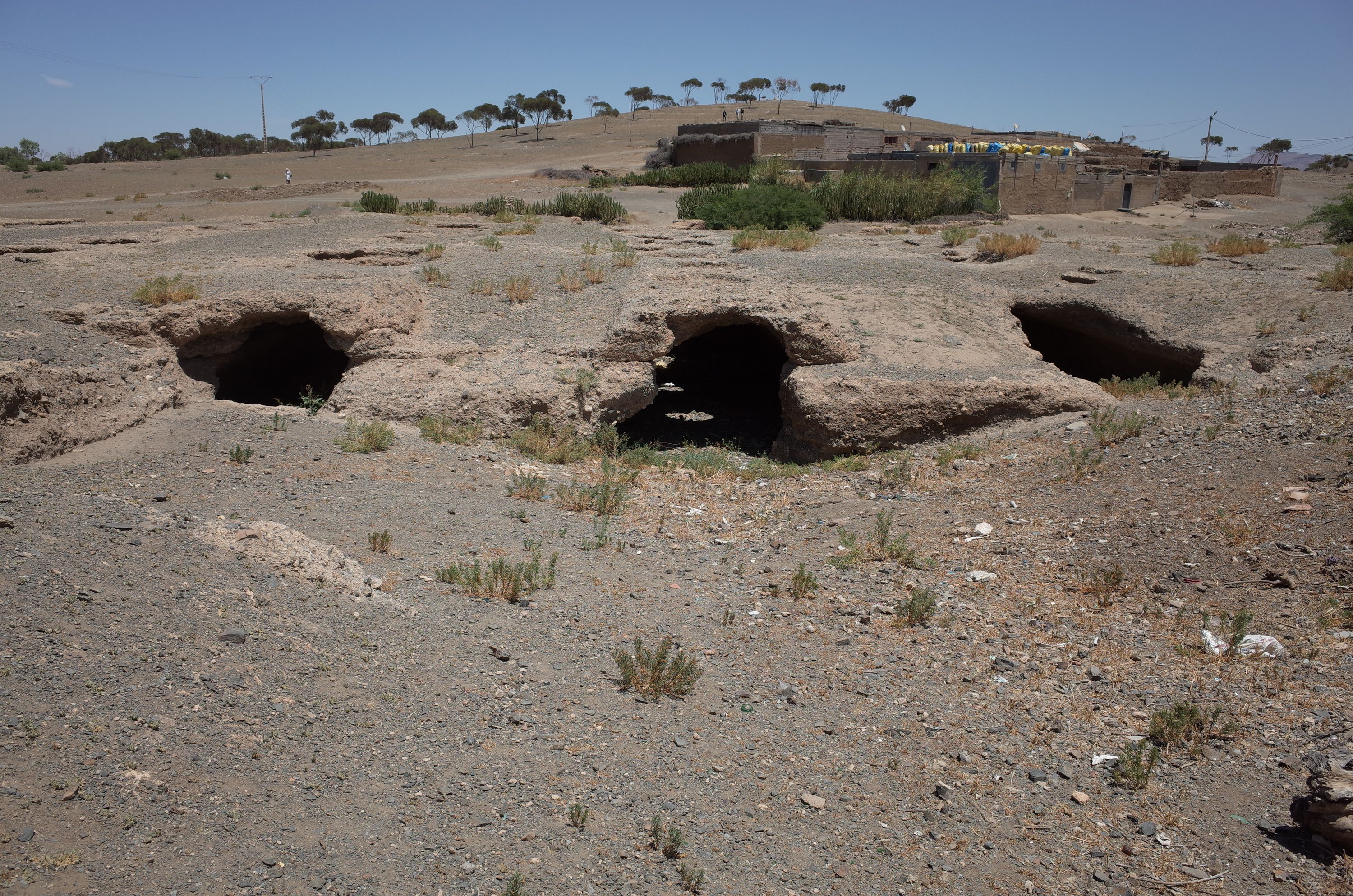

Entradas de agua desde el estanque de decantación del lado sureste al aljibe de Sidi Bu Othman
**Nº inv.:** 761_i13 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.7 MB]

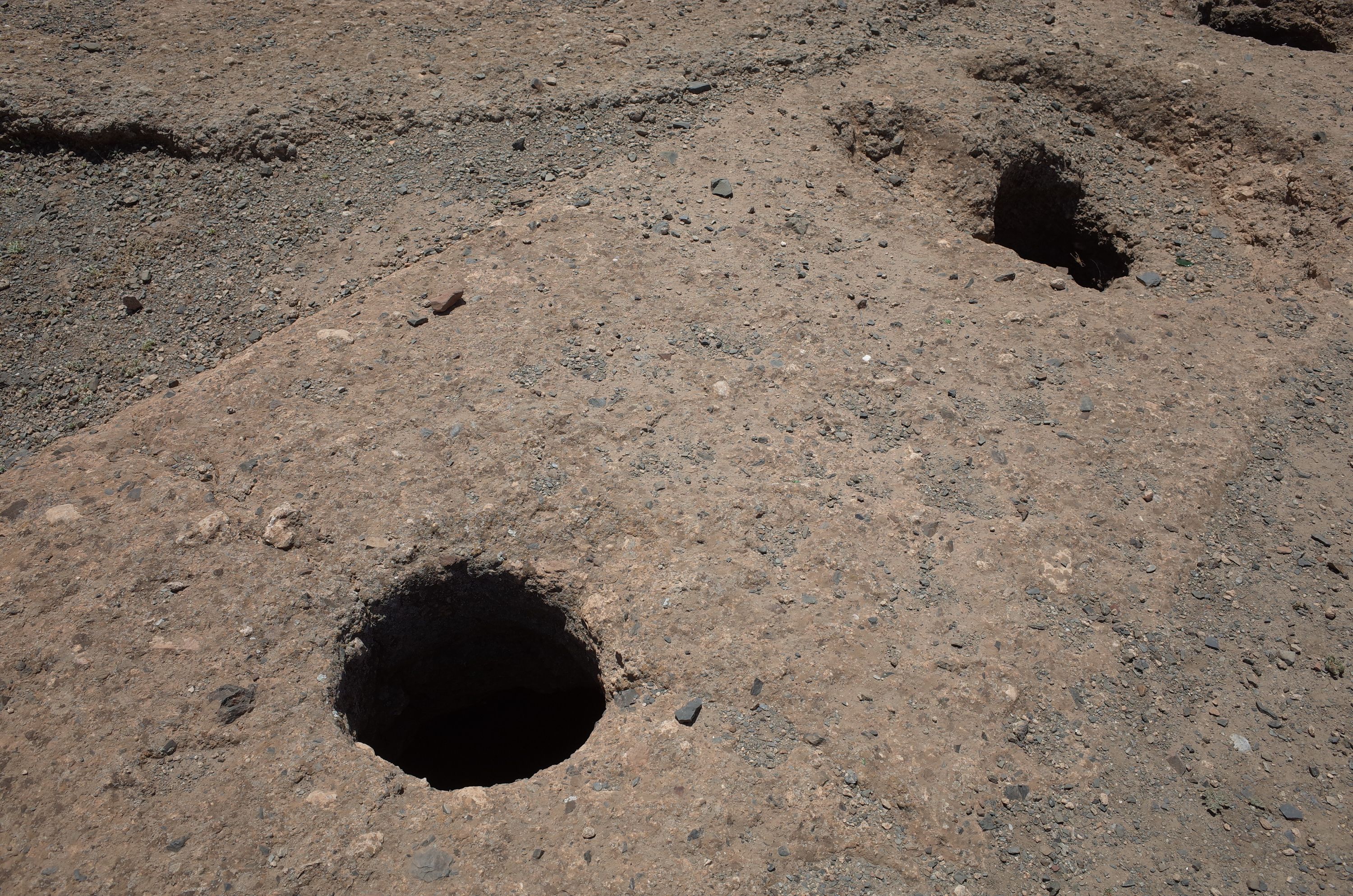

Bocas para la extracción del agua del aljibe de Sidi Bu Othman
**Nº inv.:** 761_i14 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.7 MB]

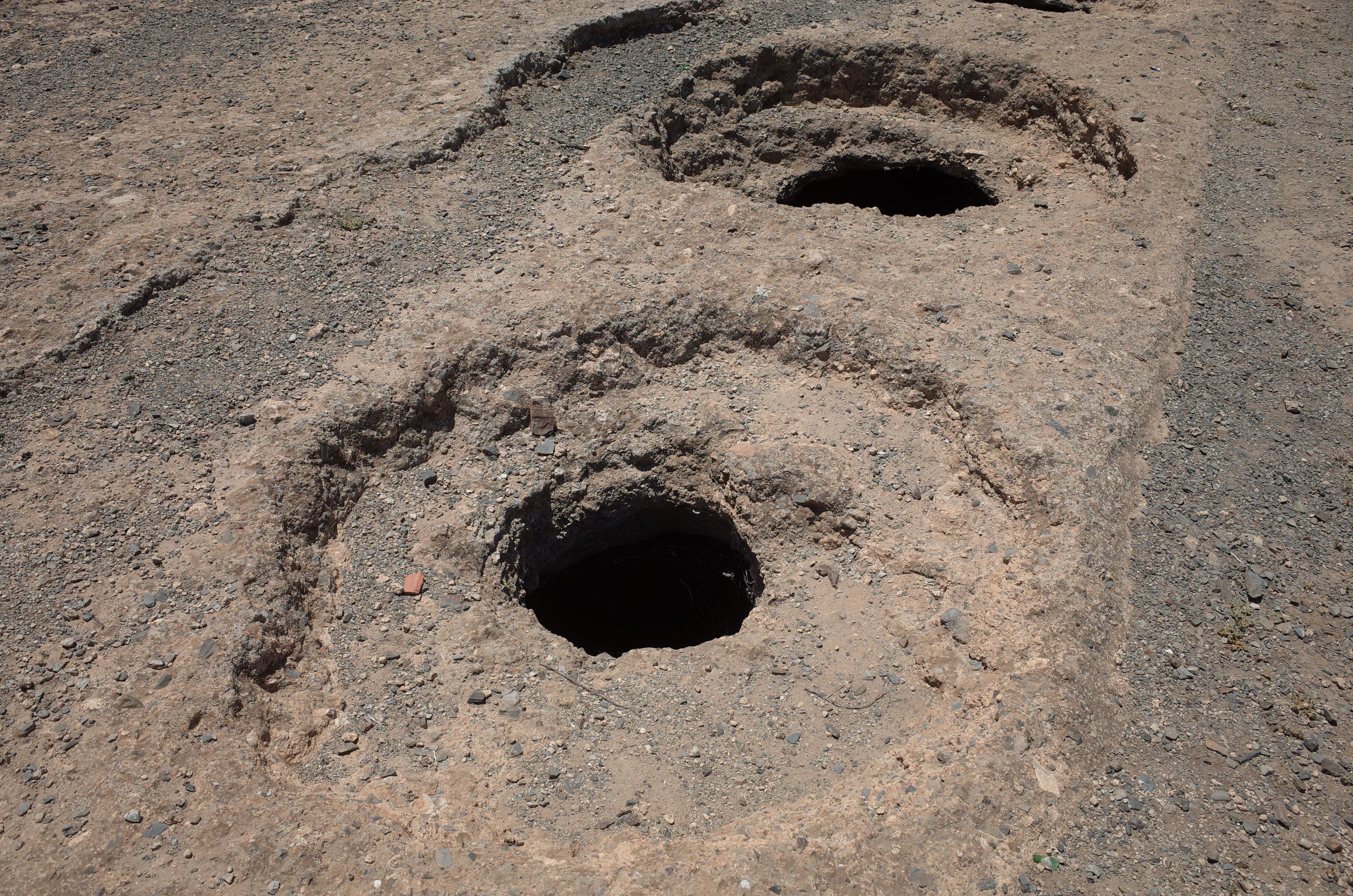

Bocas del aljibe de Sidi Bu Othman mostrando las zonas del hormigón picadas a su alrededor para extraer los brocales cerámicos que contenían
**Nº inv.:** 761_i15 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.9 MB]

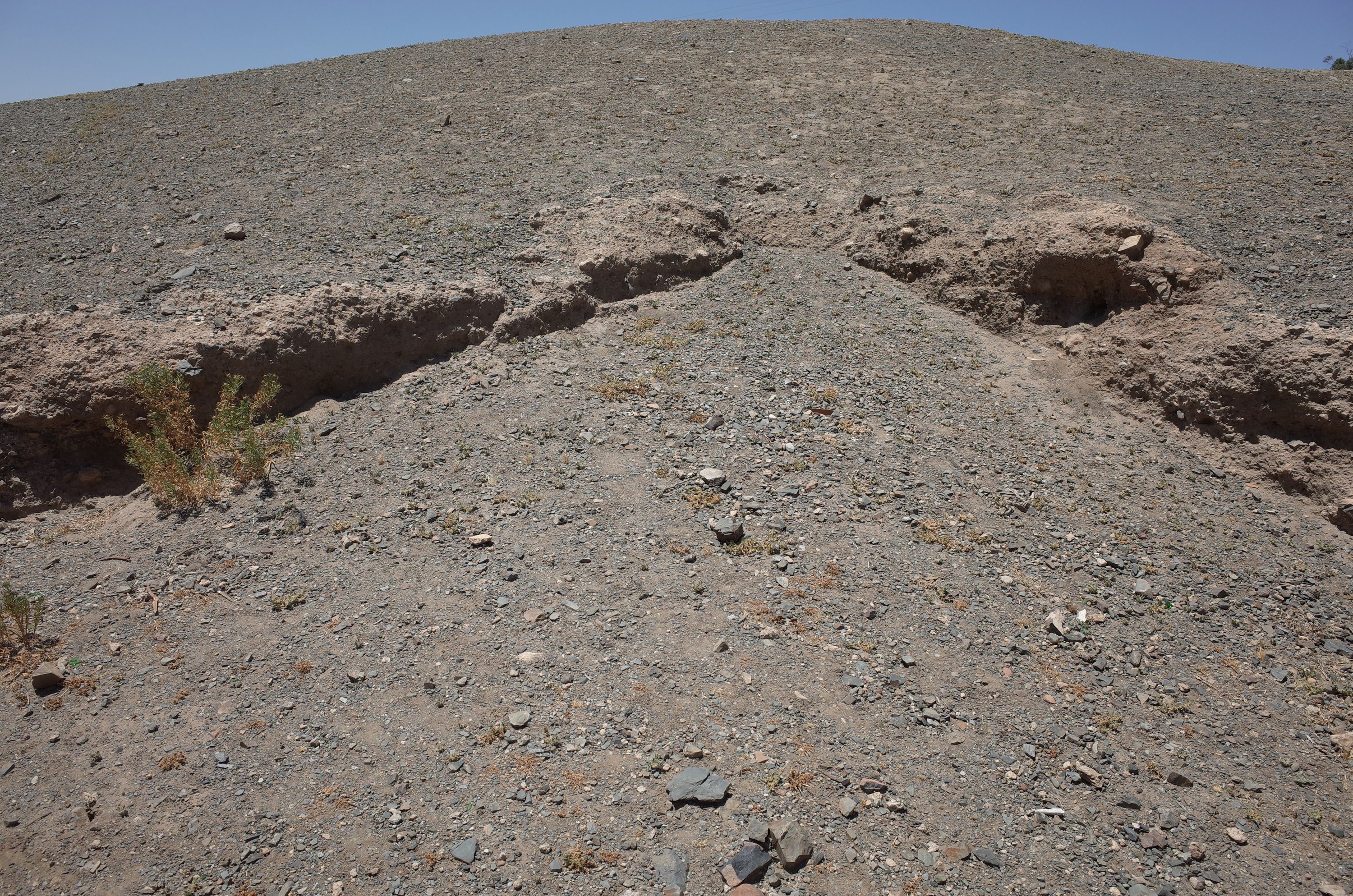

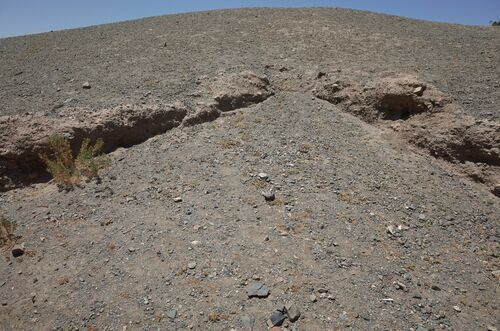

Ángulo norte del estanque de decantación del lado suroeste del aljibe de Sidi Bu Othman
**Nº inv.:** 761_i16 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[2.0 MB]

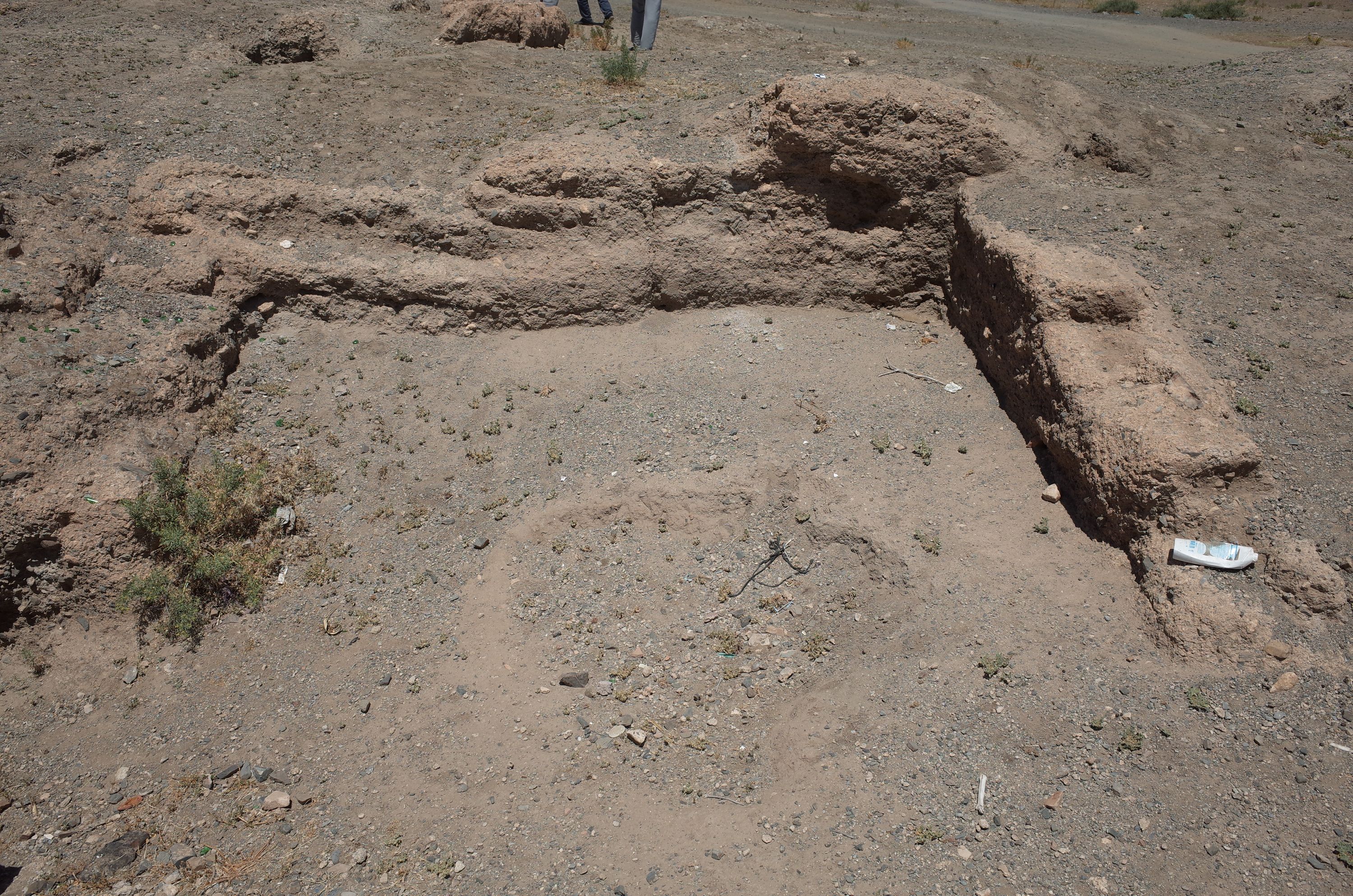

Vista parcial del estanque de decantación del lado noreste del aljibe de Sidi Bu Othman
**Nº inv.:** 761_i17 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.8 MB]

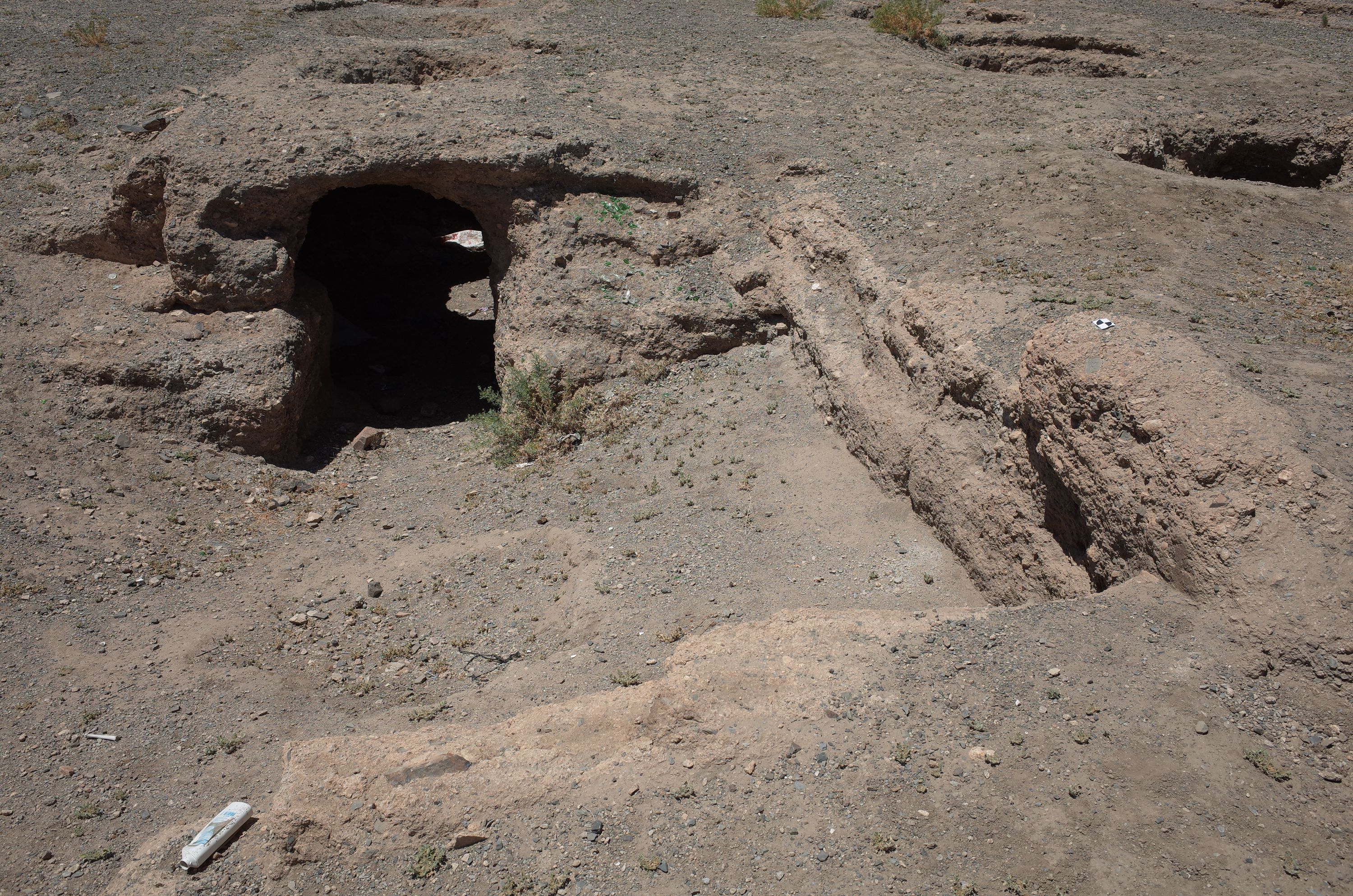

Entrada de agua desde el estanque de decantación del lado noreste al aljibe de Sidi Bu Othman
**Nº inv.:** 761_i18 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.8 MB]

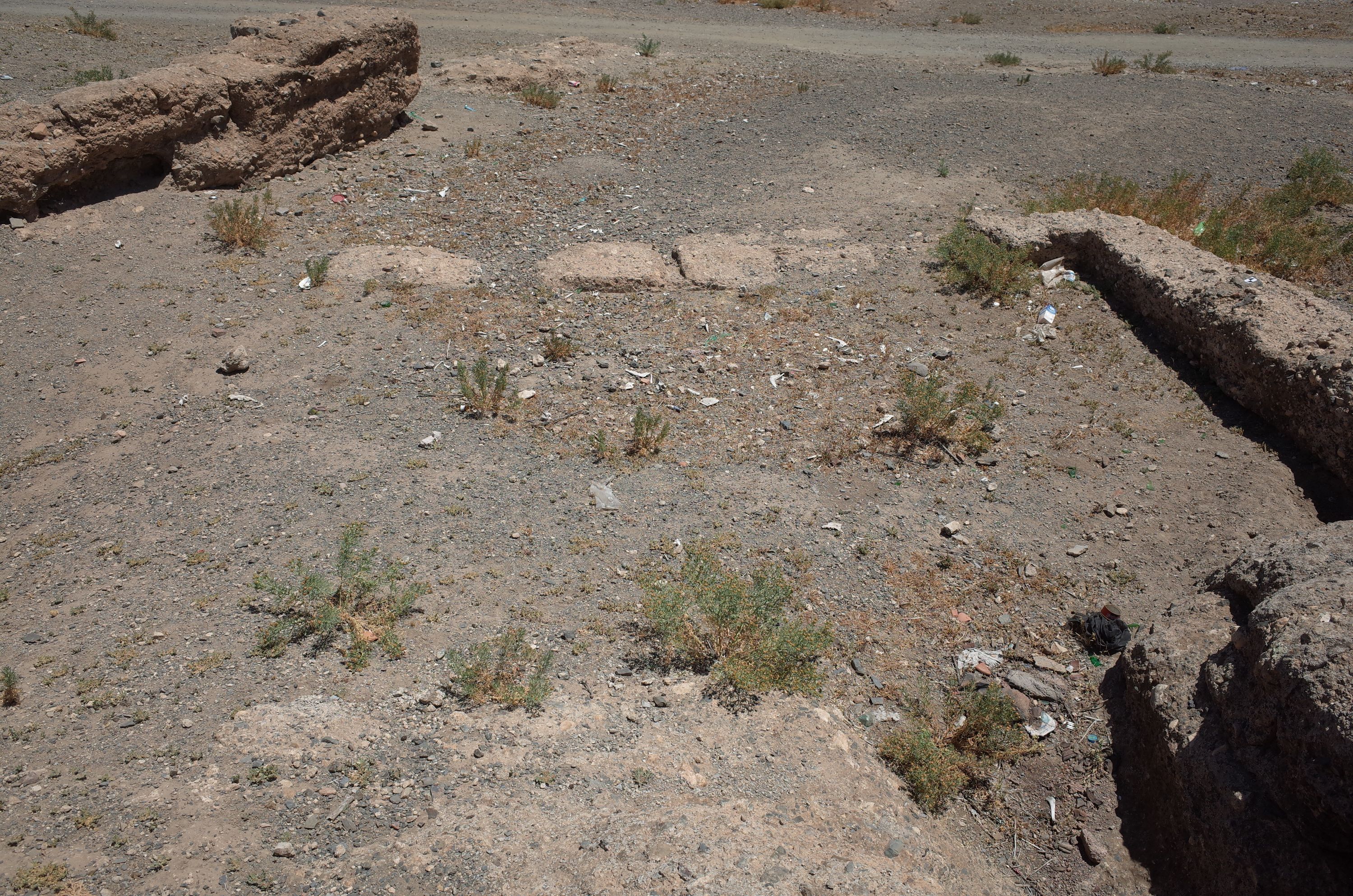

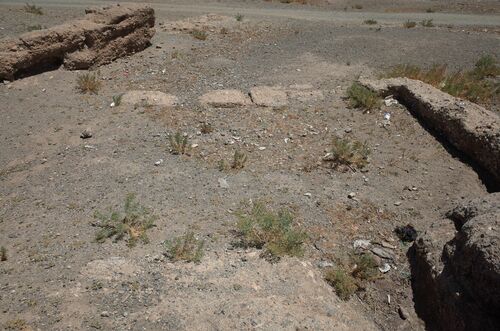

Estanque de decantación de la toma de agua del lado noreste del aljibe de Sidi Bu Othman
**Nº inv.:** 761_i19 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.9 MB]

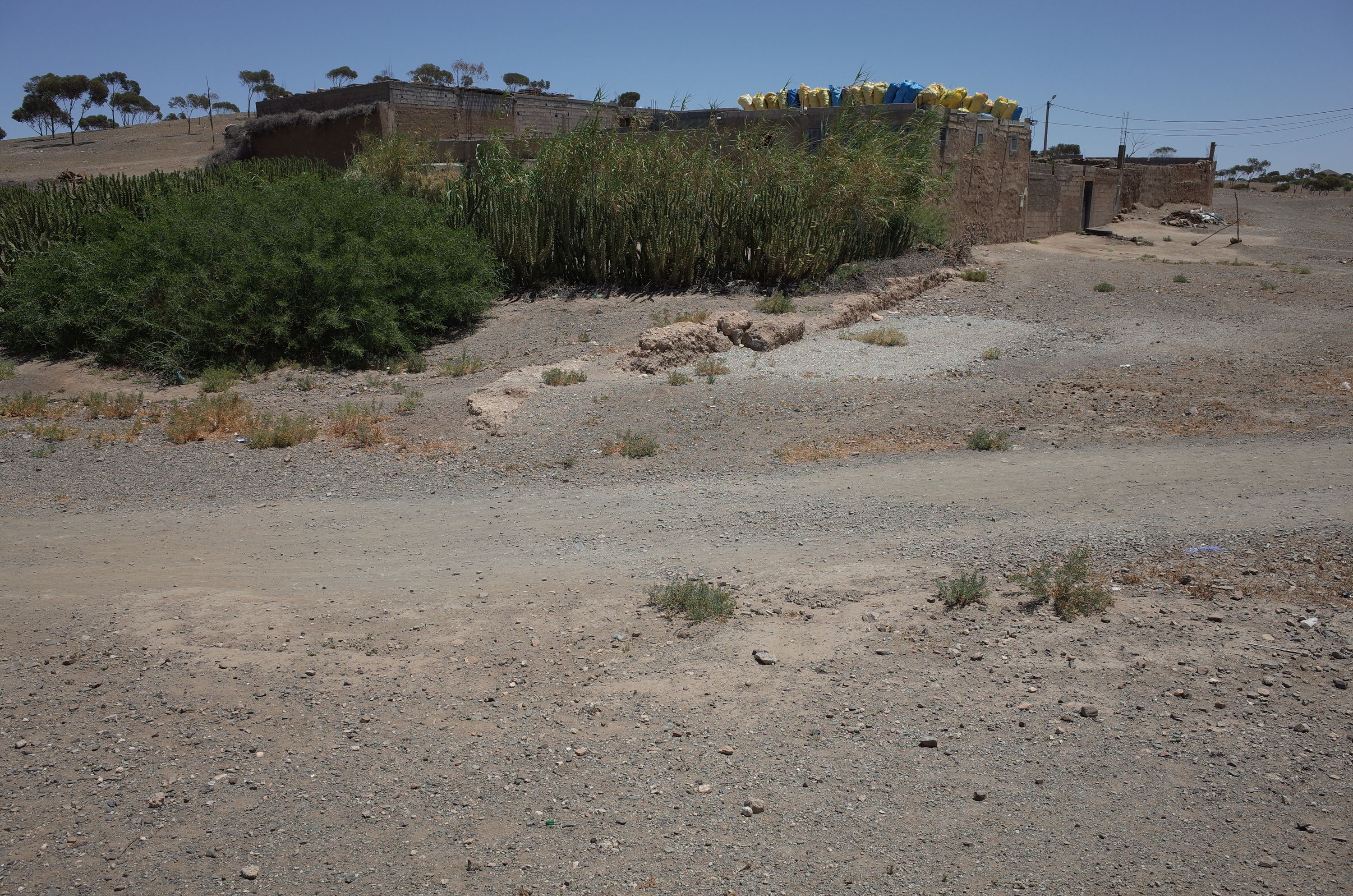

Restos del muro de represa del barranco situado al noreste del aljibe de Sidi Bu Othman
**Nº inv.:** 761_i20 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.6 MB]

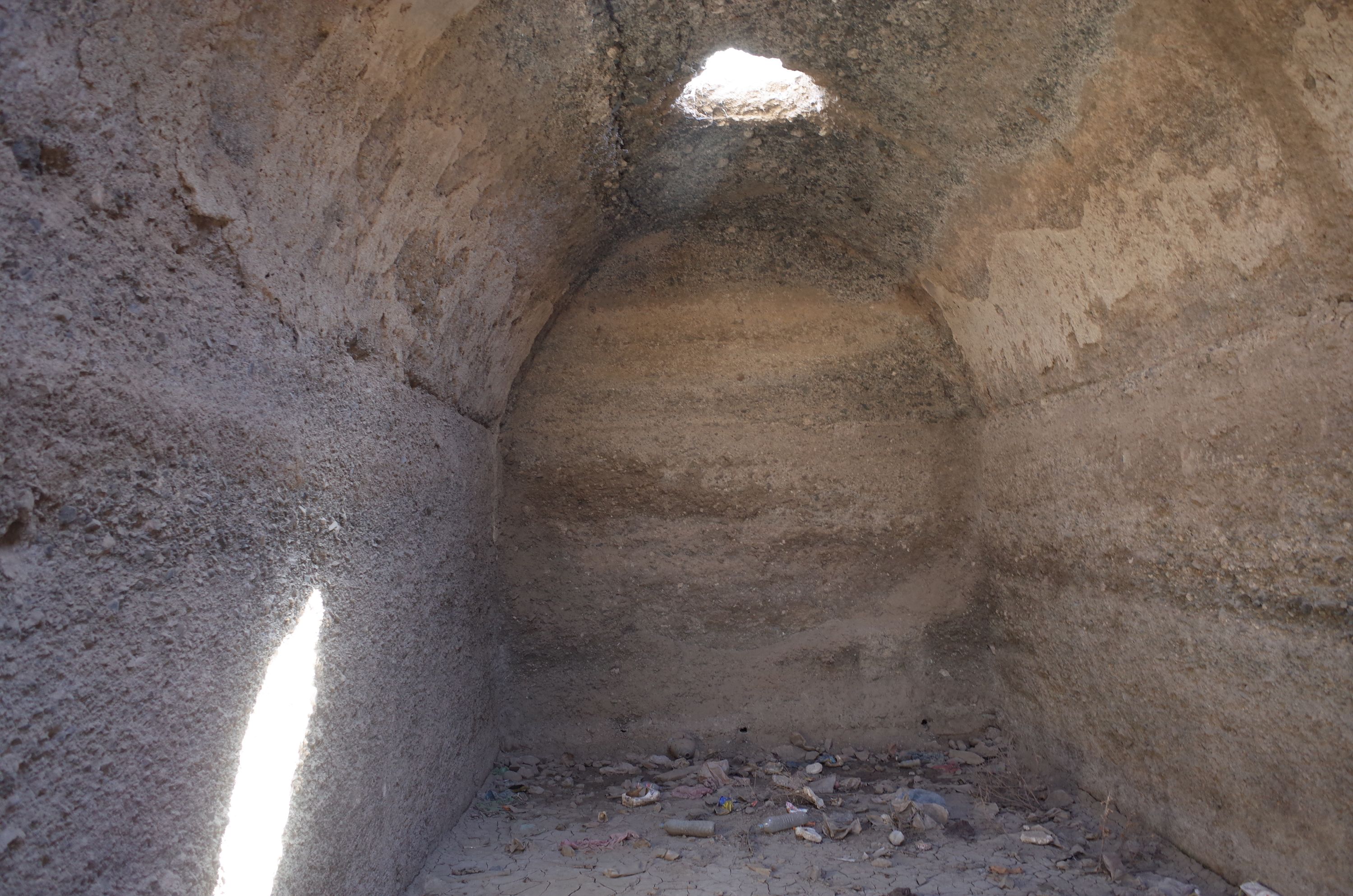

Extremo suroeste del la primera nave del lado noroeste del aljibe de Sidi Bu Othman
**Nº inv.:** 761_i21 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[957 KB]

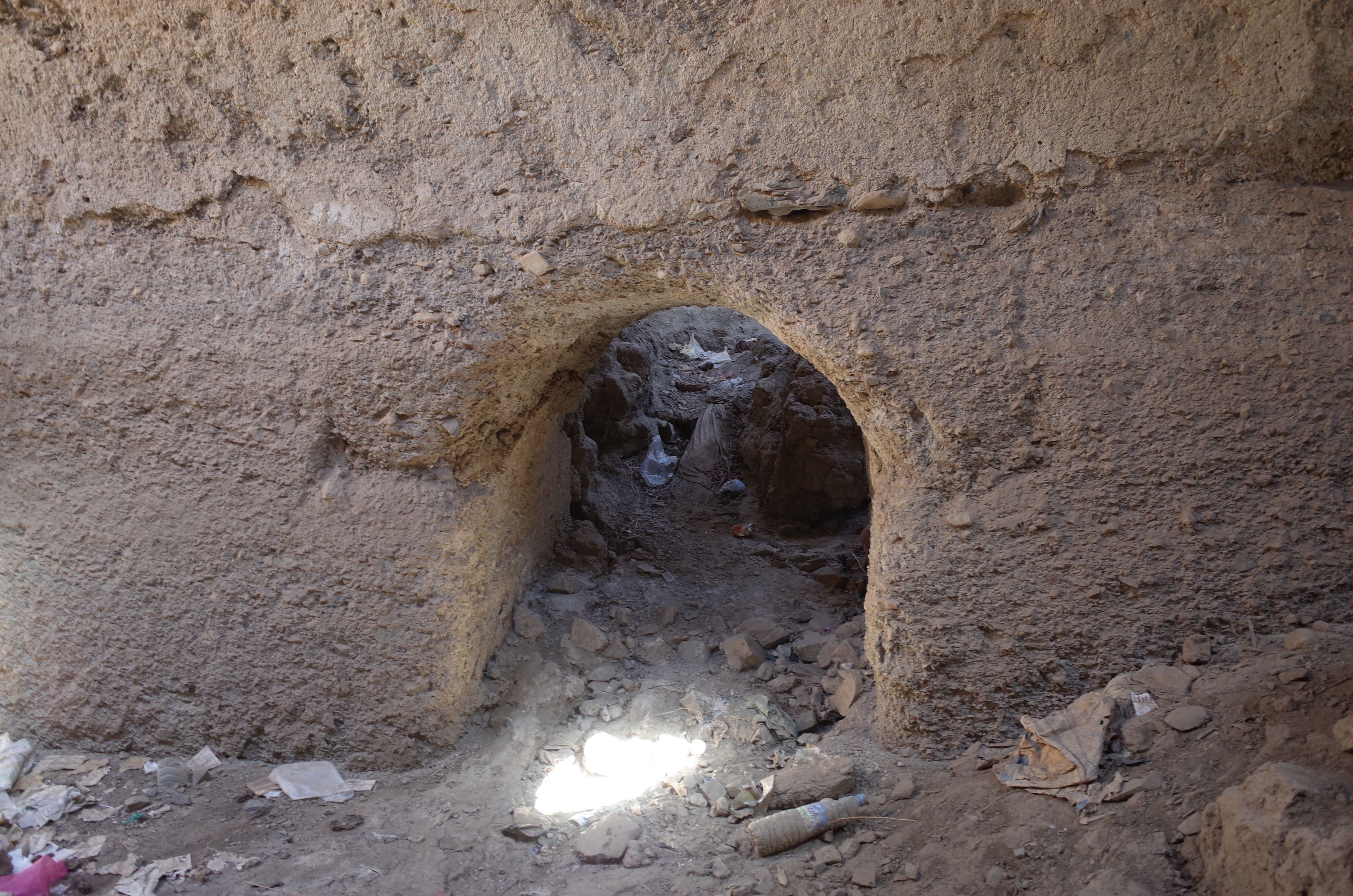

Arquillo de comunicación entre la segunda y tercera nave del lado noroeste del aljibe de Sidi Bu Othman
**Nº inv.:** 761_i22 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.2 MB]

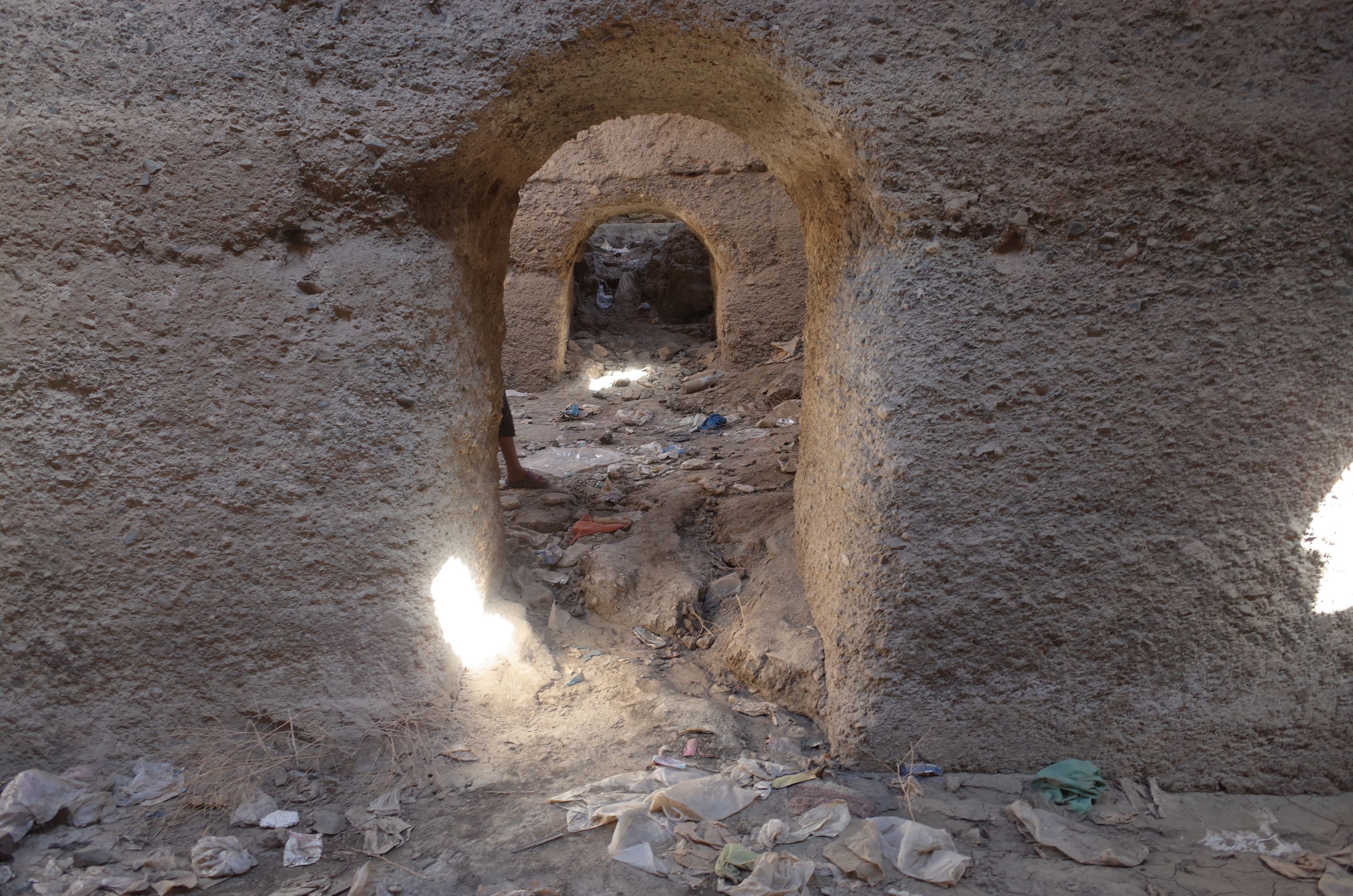

Arquillos de comunicación entre las naves del aljibe de Sidi Bu Othman
**Nº inv.:** 761_i23 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.1 MB]

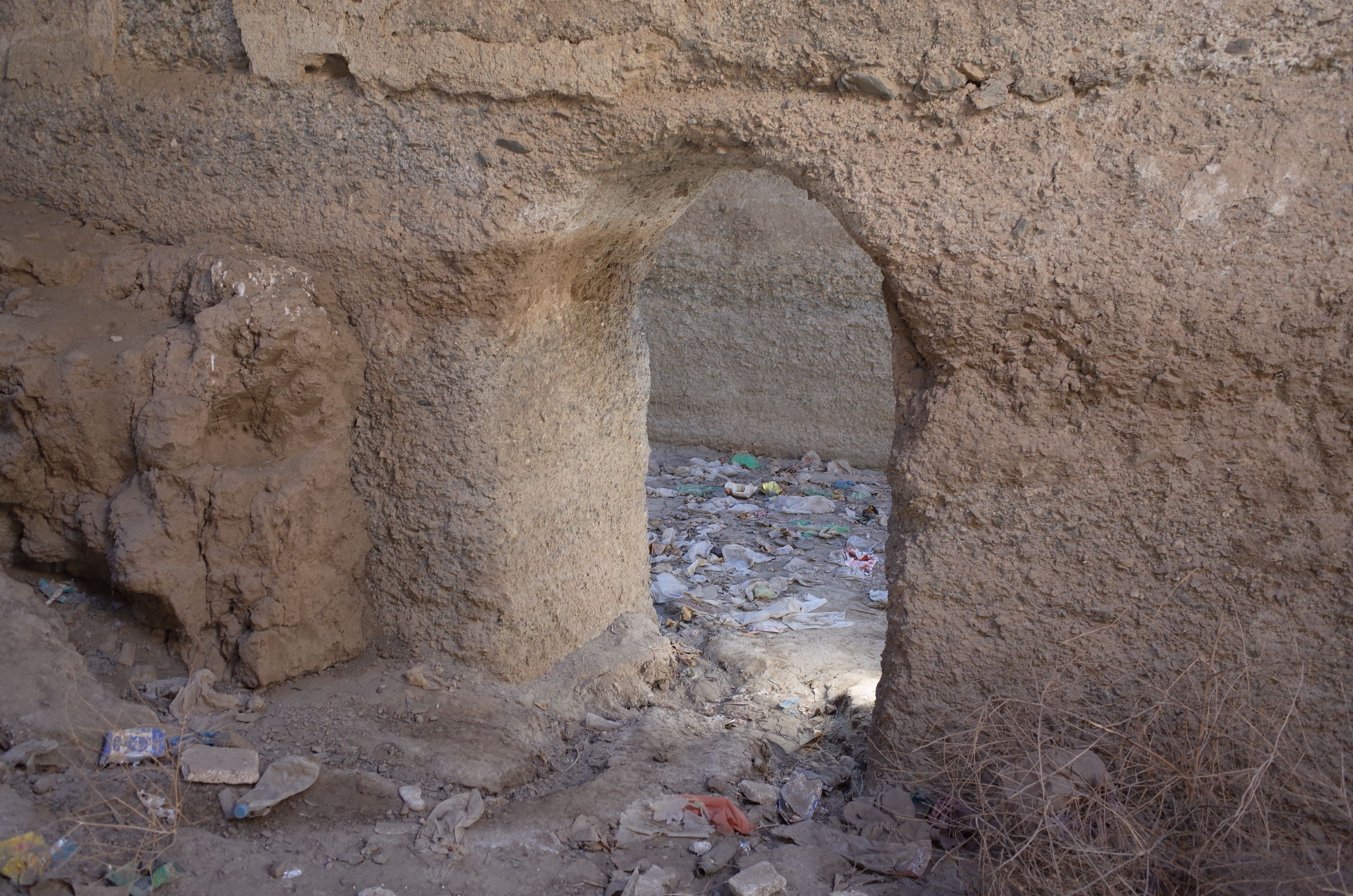

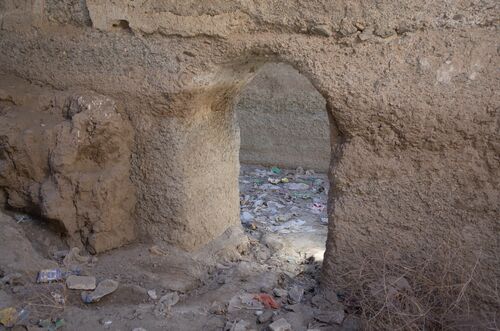

Comunicación entre la primera y la segunda nave del lado noroeste del aljibe de Sidi Bu Othman
**Nº inv.:** 761_i24 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.1 MB]

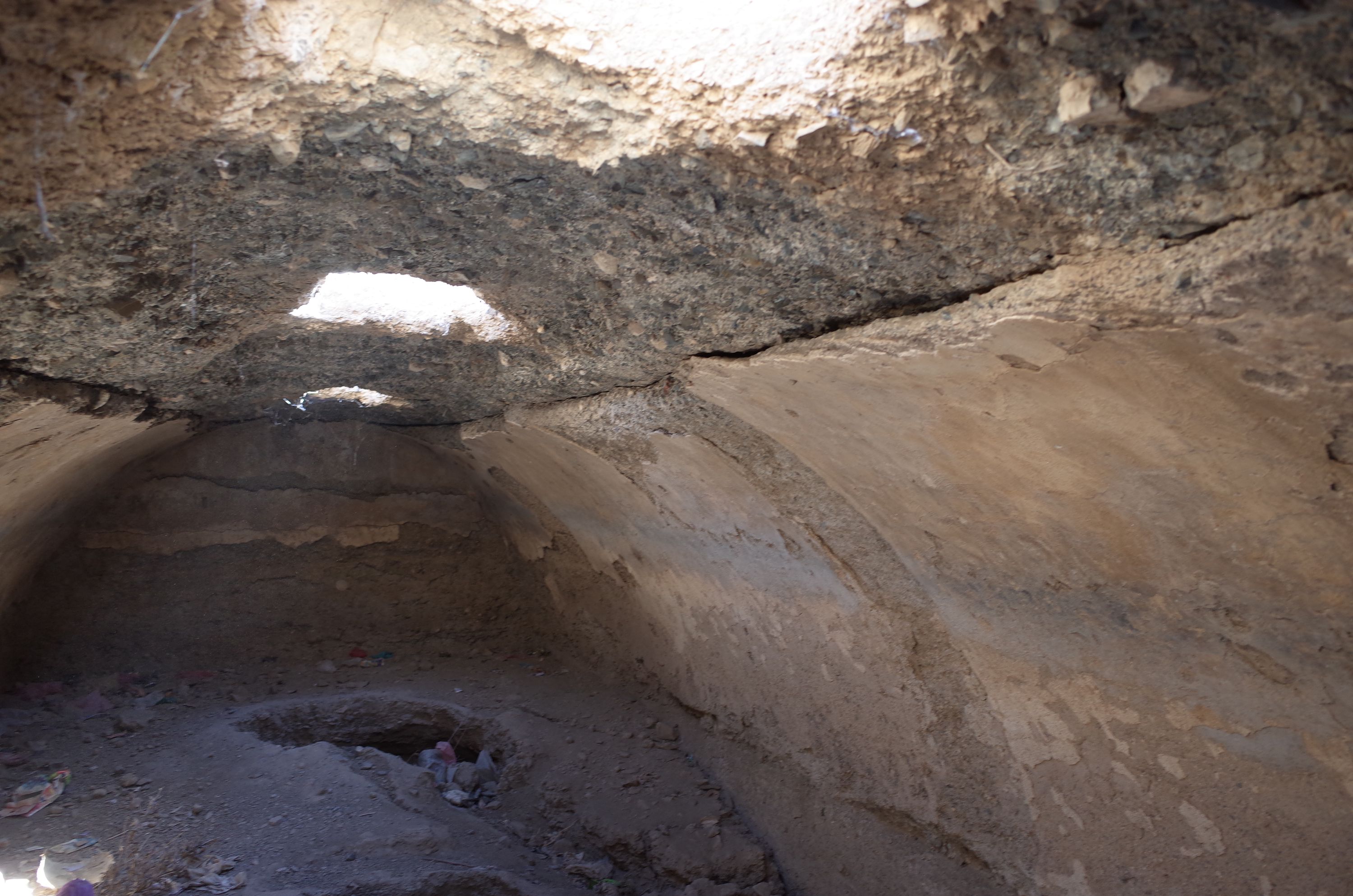

Extremo suroeste de la segunda nave del lado noroeste del aljibe de Sidi Bu Othman
**Nº inv.:** 761_i25 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[713 KB]

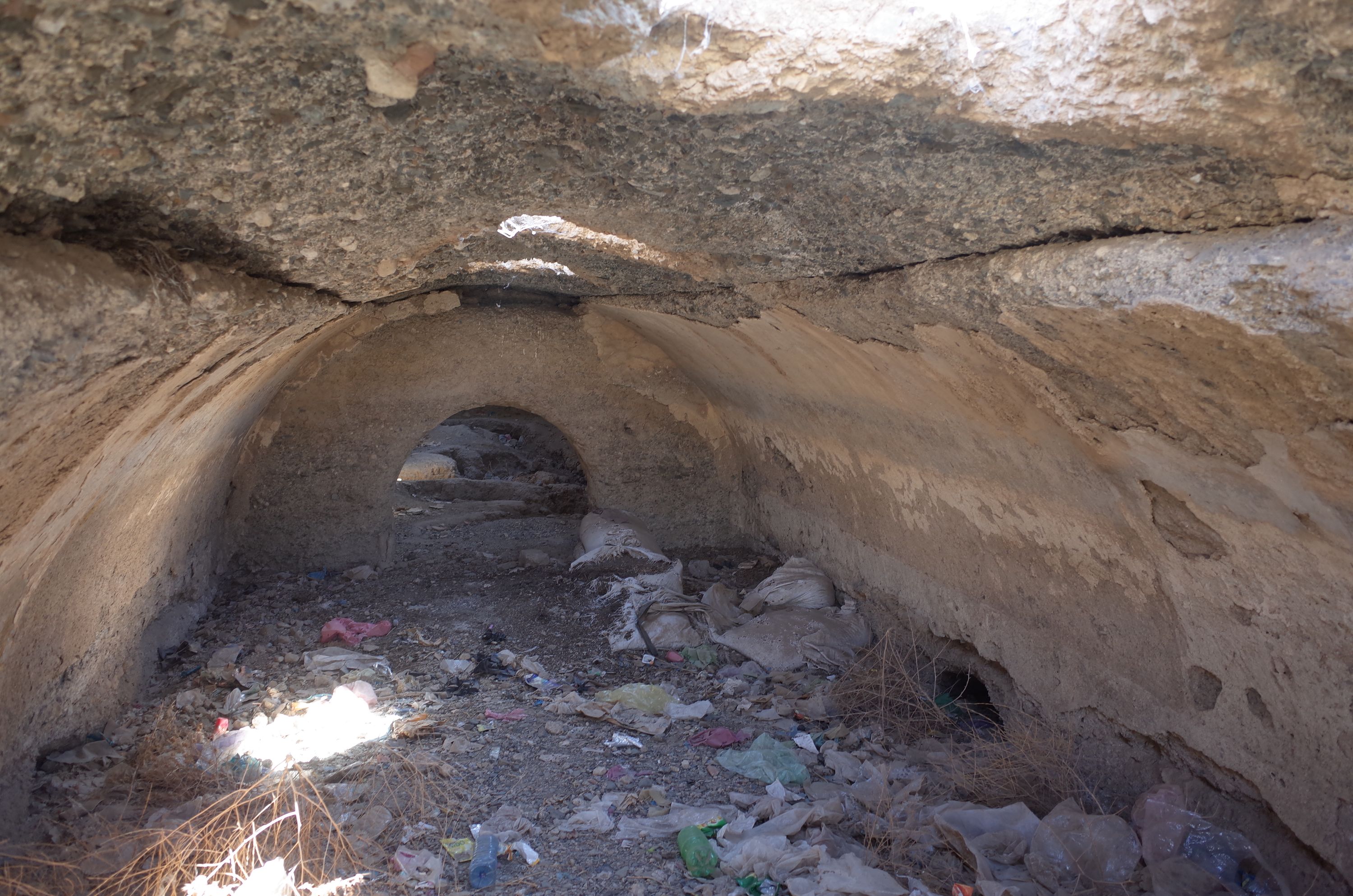

Vista de la segunda nave del lado noroeste del aljibe de Sidi Bu Othman desde el noreste
**Nº inv.:** 761_i26 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[916 KB]

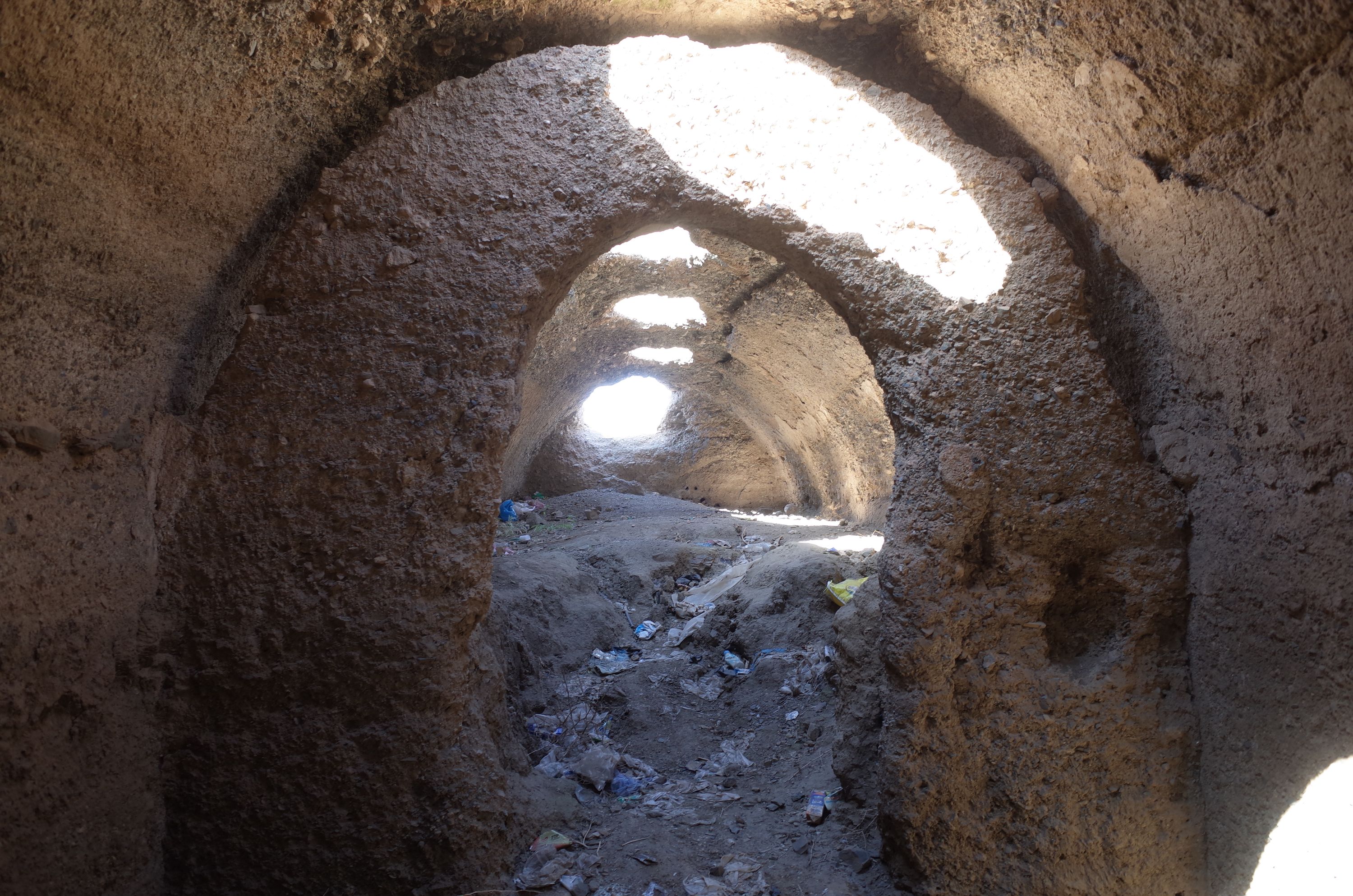

Segunda nave del noroeste del aljibe de Sidi Bu Othman desde el suroeste
**Nº inv.:** 761_i27 | **Autor:** A. Almagro
Descargar JPG
3000 x 1987 px
[1.1 MB]

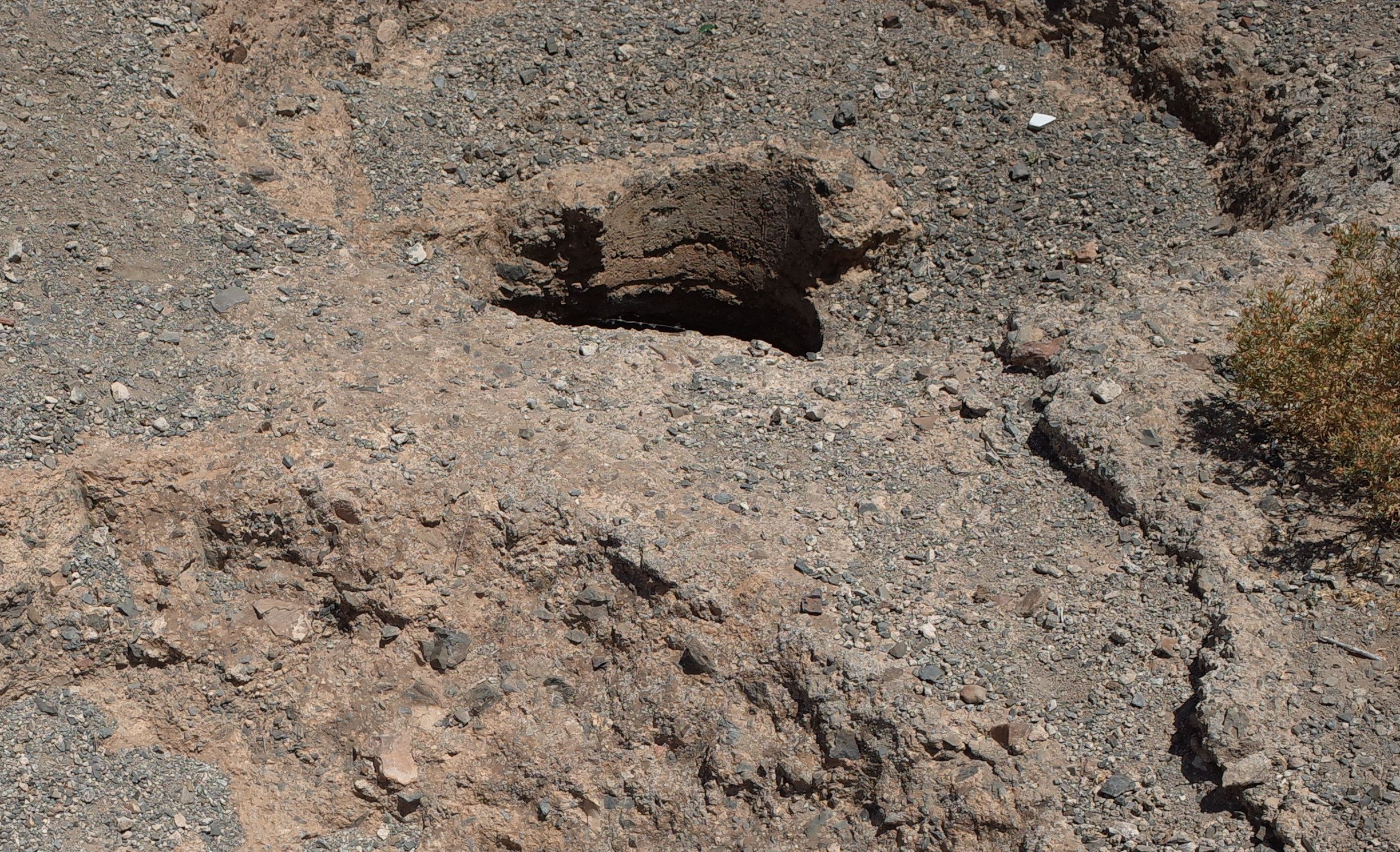

Una de las bocas de la cisterna de Sidi Bu Othman mostrando la impronta del brocal cerámico arrancado
**Nº inv.:** 761_i28 | **Autor:** A. Almagro
Descargar JPG
2447 x 1490 px
[1.2 MB]

Como citar: Almagro, A. (Dir.), ATARAL, Atlas de Arquitectura Almohade, Real Academia de Bellas Artes de San Fernando: https://www.ataral.es.
Para los textos, citar al autor y el nombre del edificio antes del título general de la obra. Para planos e imágenes indicar autor y nº. inv. xxx_xx. + (fecha de consulta: dd/mm/aaaa)

Derechos: La reproducción en alguna publicación de las imágenes y planos contenidos en esta base de datos deberá hacer constar con claridad su autoría, su procedencia, así como la referencia de la publicación en que hubiera sido previamente difundida por sus autores. Su uso comercial queda supeditado a la expresa autorización de los autores. Se autoriza su uso con fines de docencia e investigación.

PROYECTO DE INVESTIGACIÓN: ATLAS DE ARQUITECTURA ALMOHADE (ATARAL) PID2019-111644GB-I00
PROGRAMA ESTATAL DE GENERACIÓN DE CONOCIMIENTO Y FORTALECIMIENTO CIENTÍFICO Y TECNOLÓGICO DEL SISTEMA DE I+D+i

© 2021-2024, Atlas de Arquitectura Almohade, Real Academia de Bellas Artes de San Fernando | © De dibujos, imágenes y textos: sus autores
Aviso Legal | Política de privacidad | Política de cookies

Presa y aljibe de Sidi Bu Othman

Planta general de la presa y el aljibe de Sidi Bu Othman

Planta de la presa de Sidi Bu Othman

Planta de la presa de Sidi Bu Othman con ortoimagen

Secciones de la presa de Sidi Bu Othman

Alzados de la presa de Sidi Bu Othman

Planta exterior del aljibe de Sidi Bu Othman

Planta exterior del aljibe de Sidi Bu Othman con ortoimagen

Planta interior del aljibe de Sidi Bu Othman

Secciones del aljibe de Sidi Bu Othman

Vista del sector sur de la presa de Sidi Bu Othman

Vista del sector norte de la presa de Sidi Bu Othman

Restos de la zona central de la presa de Sidi Bu Othman rotos por la corriente del barranco

Extremo norte del sector sur de la presa de Sidi Bu Othman socavado por la corriente del barranco

Detalle del frente oeste del sector meridional de la presa de Sidi Bu Othman con el talud para facilitar el paso del agua

Talud para facilitar el paso del agua en el sector norte de la presa de Sidi Bu Othman

Bloques procedentes del sector central de la presa de Sidi Bu Othman y extremo del sector meridional de la misma

Frente este que mira aguas arriba del sector sur de la presa de Sidi Bu Othman

Extremo sur de la presa de Sidi Bu Othman mostrando la estructura de la misma

Vista desde aguas arriba dle sector central de la presa de Sidi Bu Othman roto por la corriente del barranco

Vista del exterior del aljibe de Sidi Bu Othman desde el oeste

Vista del exterior de la zona correspondiente a las tres primeras naves del lado noroeste del aljibe de Sidi Bu Othman

Entradas de agua desde el estanque de decantación del lado sureste al aljibe de Sidi Bu Othman

Bocas para la extracción del agua del aljibe de Sidi Bu Othman

Bocas del aljibe de Sidi Bu Othman mostrando las zonas del hormigón picadas a su alrededor para extraer los brocales cerámicos que contenían

Ángulo norte del estanque de decantación del lado suroeste del aljibe de Sidi Bu Othman

Vista parcial del estanque de decantación del lado noreste del aljibe de Sidi Bu Othman

Entrada de agua desde el estanque de decantación del lado noreste al aljibe de Sidi Bu Othman

Estanque de decantación de la toma de agua del lado noreste del aljibe de Sidi Bu Othman

Restos del muro de represa del barranco situado al noreste del aljibe de Sidi Bu Othman

Extremo suroeste del la primera nave del lado noroeste del aljibe de Sidi Bu Othman

Arquillo de comunicación entre la segunda y tercera nave del lado noroeste del aljibe de Sidi Bu Othman

Arquillos de comunicación entre las naves del aljibe de Sidi Bu Othman

Comunicación entre la primera y la segunda nave del lado noroeste del aljibe de Sidi Bu Othman

Extremo suroeste de la segunda nave del lado noroeste del aljibe de Sidi Bu Othman

Vista de la segunda nave del lado noroeste del aljibe de Sidi Bu Othman desde el noreste

Segunda nave del noroeste del aljibe de Sidi Bu Othman desde el suroeste

Una de las bocas de la cisterna de Sidi Bu Othman mostrando la impronta del brocal cerámico arrancado
